Lora无线模块在畜牧业中的应用

发布时间:2021-09-05 作者:上海卓岚 浏览量:6753
1.概述

数据监控的快速发展给物联网行业赢来的新的机遇,物联网产品广泛应用于畜牧业等各个产业。猪舍作为典型的畜牧业,Lora无线模块可实现全范围数据监控管理。

2.应用环境

在一个长为175米,宽为100米的猪舍大棚里面有4个区域,一共16个围栏,通过lora无线模块实现对畜牧业猪舍大棚围栏里面的每个区域进行数据监控。

畜牧业覆盖范围较广,有线方式存在布线成本高,适合无线方式,但是WiFi的传输距离一般都是空旷50米范围,需要加无线AP热点,zigbee 产品的穿透性比较弱,在有障碍物的环境下会存在严重的丢包,综上考虑Lora无线模块比较适用。

Lora无线模块产品在有隔墙环境下,传输距离1km,能穿越最多5堵墙。Lora无线模块可以一对一或者一对多使用,但是经过Lora网关的数据量一次性不能超过140字节,采集频率不宜过快,否则会存在丢包的情况。

3.案例分析

在畜牧业猪舍案例当中我们采用每个围栏对应一个Lora无线模块(ZLAN9700),在猪舍大棚中间放置2个Lora无线模块(ZLAN9743),实现2组Lora无线模块,一对多的组网方式。(用2组Lora无线模块是考虑数据量的因素,如果总体数据量不大,也可以1组Lora无线模块来实现)

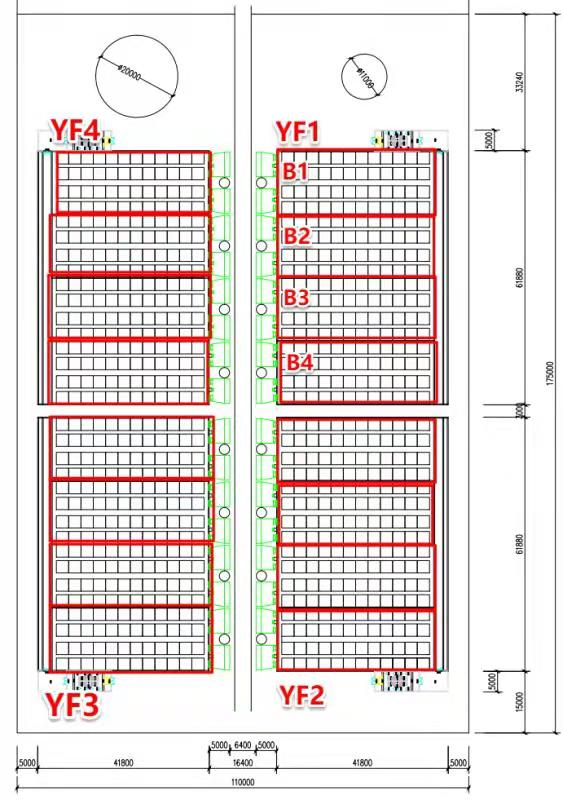

 Lora无线模块产品的布置


图一 Lora无线模块产品的布置

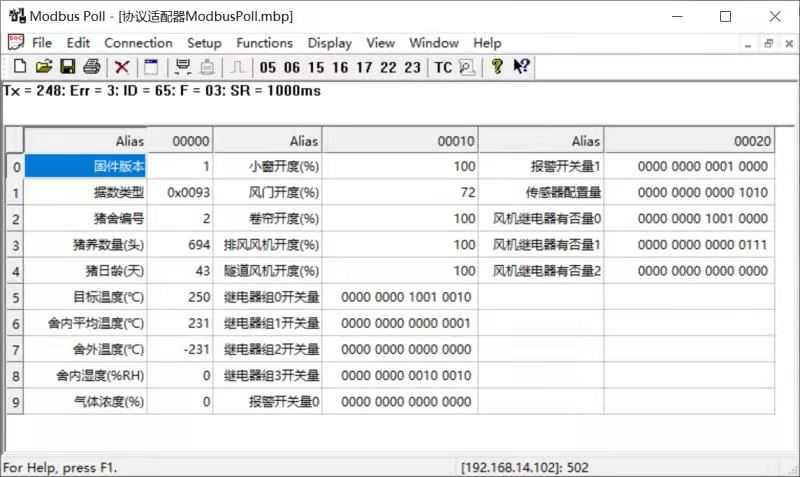

上位机软件数据显示


图二 上位机软件数据显示

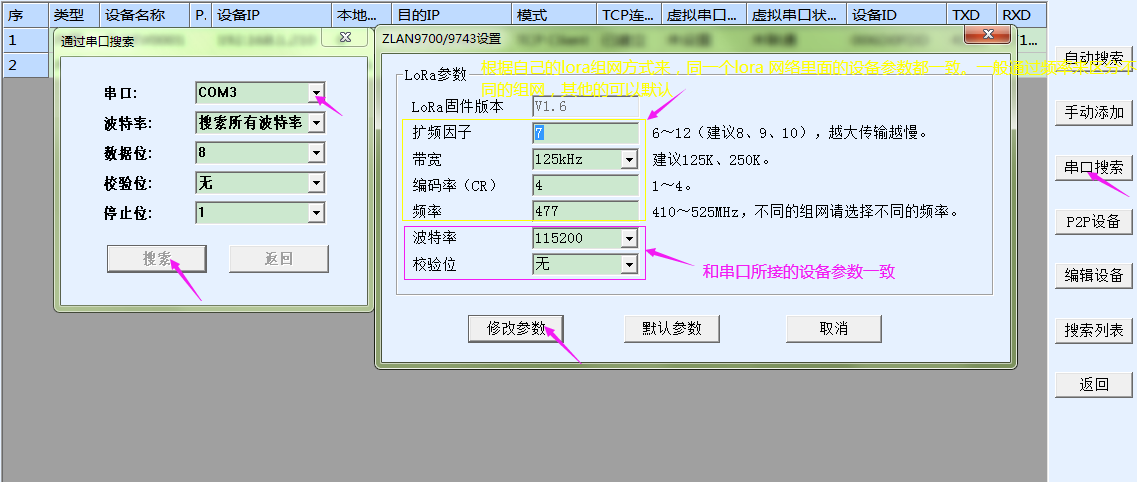

Lora网关的Lora参数配置


图三 Lora网关的Lora参数配置

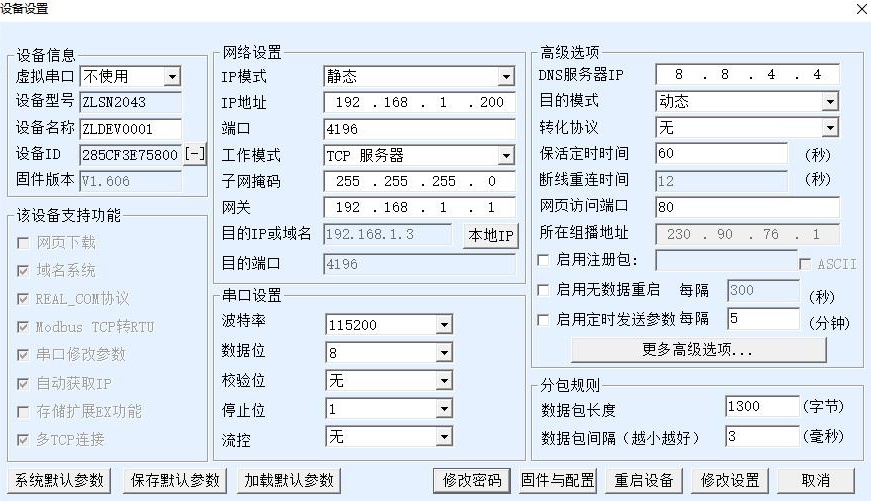

Lora无线模块参数配置


图四 Lora无线模块参数配置
