lora网关采集温室大棚温湿度数据案例

发布时间:2021-09-11 作者:上海卓岚 浏览量:3475
卓岚云远程监控污水处理数据
1.概述

运用lora网关远程控制温室大棚内风机,日光灯,温湿度传感器等设备。可以实现远程获取现场环境的空气温湿度、土壤水分温度、二氧化碳浓度、光照强度可以自动控制温室湿帘风机、喷淋滴灌、加温补光等设备,并向远程计算机端推送实时数据,实现现场环境信息化,智能化远程管理。减少人工成本,降低人工成本,提高工作效率。

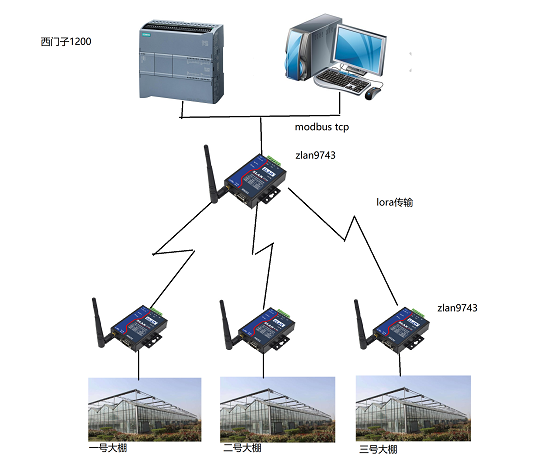

lora网关无线传输系统框图


图一 lora网关无线传输系统框图

2.实现步骤
2.1采集端的安装和设置

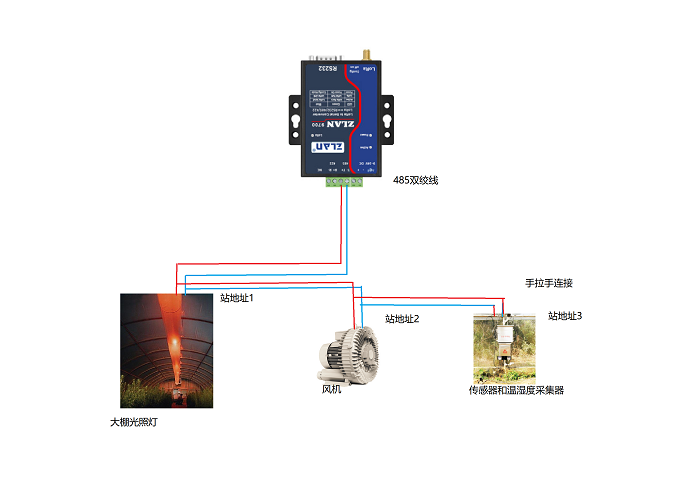

1.温室大棚端将lora网关ZLAN9743通过485双绞线和大棚内的485串口仪表,采集器和风机等设备手拉手连接。

lora网关和温室大棚设备连接图


图二 lora网关和温室大棚设备连接图

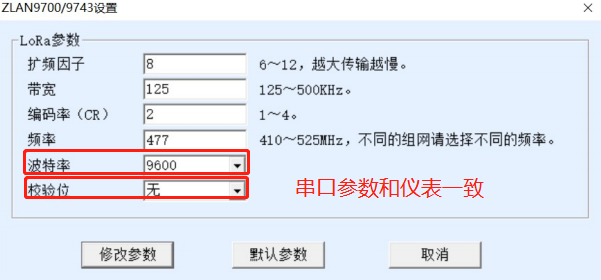

2.使用USB转232/485串口线直连lora网关,运行ZLvircom4.41以上版本,打开串口搜索,先将配置相关lora网关参数和串口参数。

图三 lora网关参数配置

点击“修改参数”可以将参数设置到lora网关ZLAN9700/9743 内部。

2.2终端的安装和设置

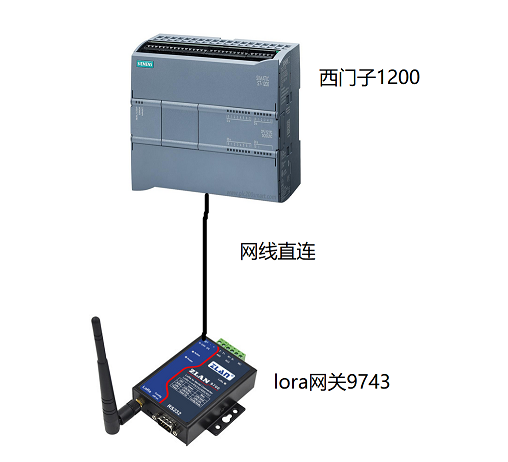

1. 终端lora网关通过以太网网线连接plc。

Lora网关和plc连接示意图


图四 Lora网关和plc连接示意图

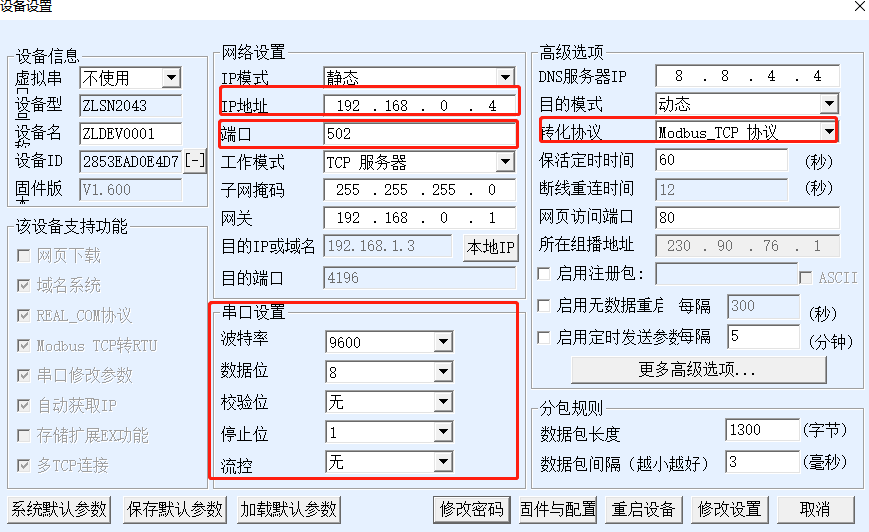

2. 先通过串口线在ZLvircom软件中配置好lora参数,然后在使用终端Lora网关通过网线直连电脑,配置网络参数。

Lora网关参数设置


图五 Lora网关参数设置


3. 西门子PLC端设置,将PLC设置成客户端工作模式,连接zlan9743的IP地址和端口。

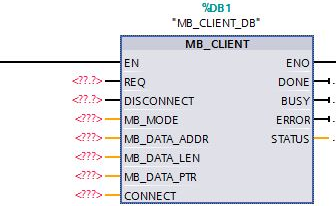

S7-1200 客户端侧需要调用MB_CLIENT指令块,该指令块主要完成客户机和服务器的TCP连接、发送命令消息、接收响应以及控制服务器断开的工作任务。具体步骤如图 6 modbus tcp客户端侧指令块所示。

modbus tcp客户端侧指令块


图六 modbus tcp客户端侧指令块

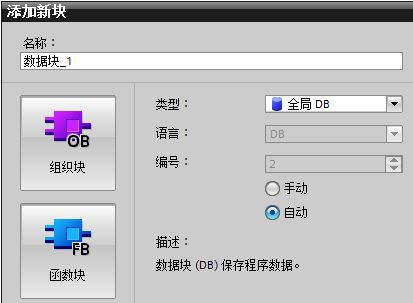

第一步,新创建一个全局数据块DB2:

创建全局数据块


图七 创建全局数据块

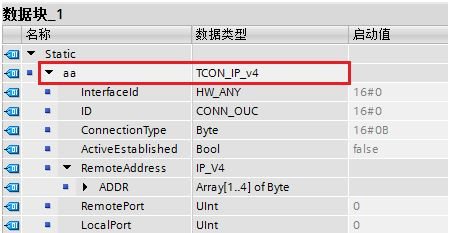

第二步,双击打开新生成的DB块,定义变量名称为“aa",数据类型为“TCON_IP_v4”(可以将 TCON_IP_v4 拷贝到该对话框中),然后点击“回车”按键。该数据类型结构创建完毕。

创建MB_CLIENT 中的TCP连接结构的数据类型


图八 创建MB_CLIENT 中的TCP连接结构的数据类型

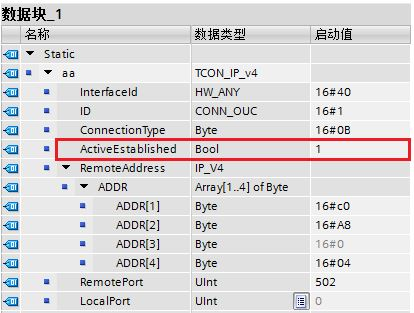

第三步,温室大棚远程服务器的IP地址为192.168.0.4,远程端口号设为502。所以客户端侧该数据结构的各项值为:

MB_CLIENT 侧 CONNECT 引脚数据定义


图九 MB_CLIENT 侧 CONNECT 引脚数据定义

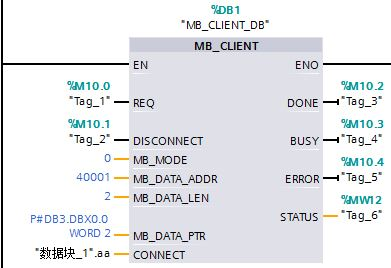

第四步,客户端侧完成指令块编程,调用 MB_CLIENT 指令块,实现从 Modbus TCP 通信服务器中读取2个保持寄存器的值,如图 10 MB_CLIENT 指令块编程 所示:

MB_CLIENT 指令块编程


图十 MB_CLIENT 指令块编程

第五步,待Modbus TCP 服务器侧准备就绪,给MB_CLIENT指令块的REQ引脚一个上升沿,将读取到的数据放入 MB_DATA_PTR引脚指定的DB 块中。将整个项目下载到S7-1200。
