Modbus网关ZLAN5443D 在锂电池干燥箱的应用

在锂离子电池生产过程中,将正负极片辊压绕卷再放入电池盒之后,须对锂电池电芯极组进行烘烤干燥。相信大家也了解水分对锂电池的性能影响是很大的,需要注液前在装配车间将锂离子电池电芯内部的水分去除,以免影响锂电池质量。在锂电池组装生产线上的电池干燥箱的运用必不可少。

原本干燥箱上面的RS485通讯接口,方便连接打印机或计算机,用于可将不同时间的温度打印记录下来,方便查询全过程温度控制情况,生产线上的干燥箱往往都特别多,而电脑端用usb转的485口完全满足不了其需求,并且监控主机都远离生产线,需要布很长的485线,而且现场环境也有一定干扰。

上海卓岚推出的多串口服务器ZLAN5443D可以完全满足其生产需要,ZLAN5443D是一款导轨安装型、RS485带光耦隔离的4串口串口服务器/Modbus网关,可以有效的隔离RS485总线上的干扰对设备工作的影响,保证设备的稳定性。适合于RS485总线有干扰的环境下使用。内置电源防雷保护,9~24V宽电压,端子式电源接入,带外壳接地线,极大的减少复杂现场干扰。

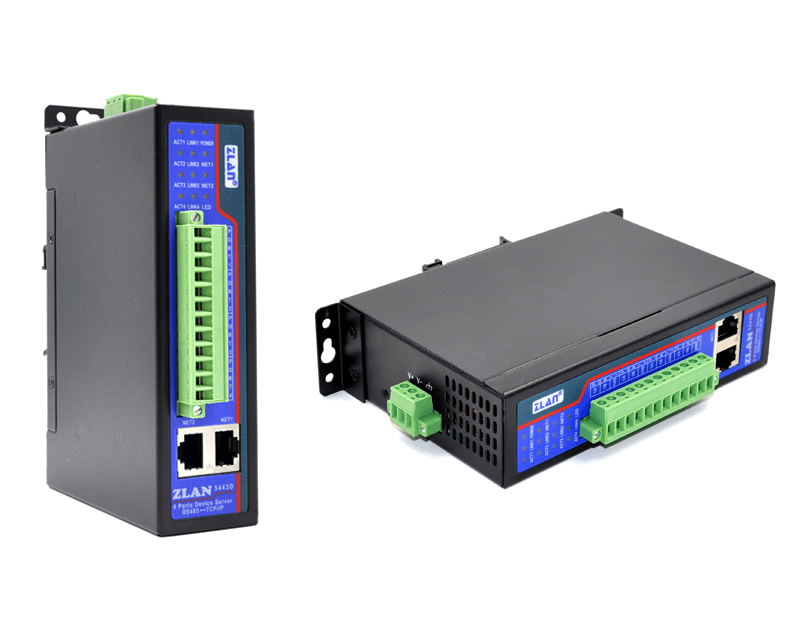

ZLAN5443D采用导轨型设计,背面自带导轨卡扣;同时也带上面两个安装挂耳,挂耳可以横装也可以竖装,分别适合于安装到背板或者桌面,在现场安装十分方便。

5443D
虚拟串口功能

虚拟串口是用操作系统的虚拟驱动技术产生的串口(COM口),相对于计算机本身的硬件串口来说虚拟串口并不是一个物理上的串口,是计算机应用软件可以想硬件串口一样使用虚拟串口,上海卓岚ZLVIRCOM虚拟串口&设备管理器可以设置虚拟串口多达200个。ZLAN5433D具有4路485串口,支持虚拟4路485串口,每一路485口具有光耦隔离,可以极限手拉手接入32台485设备。设备支持级联,具有2个网口,可以当作交换机使用。

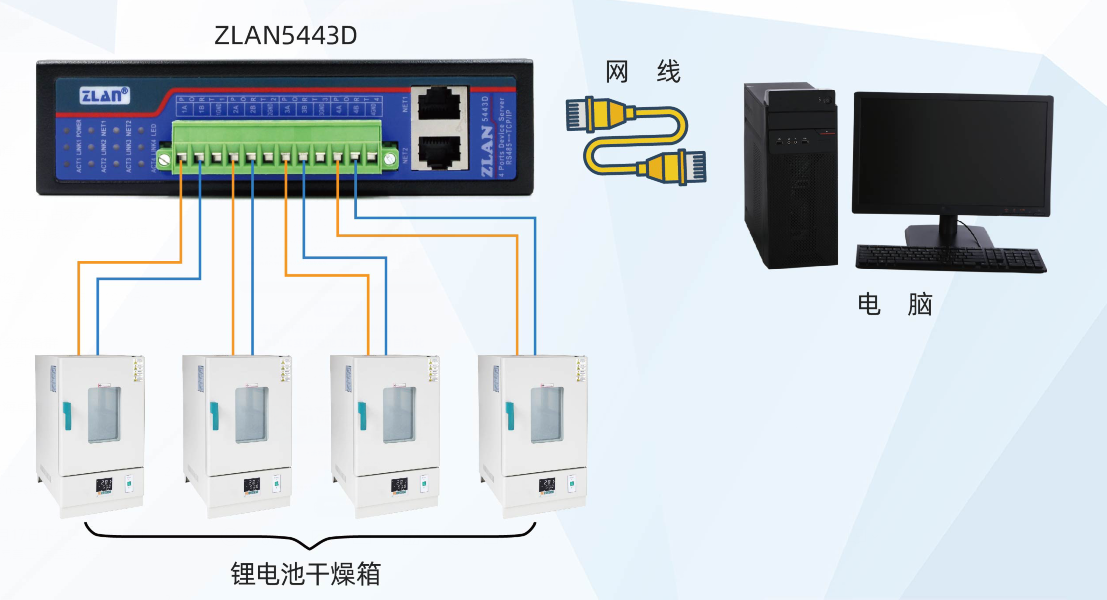

现场布局
5443D

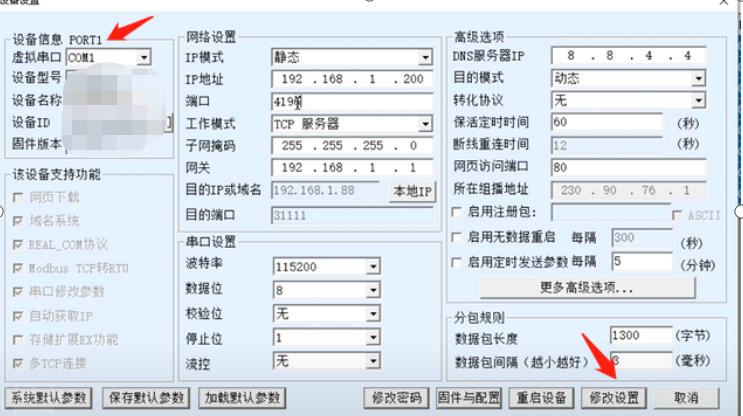

设置参数:

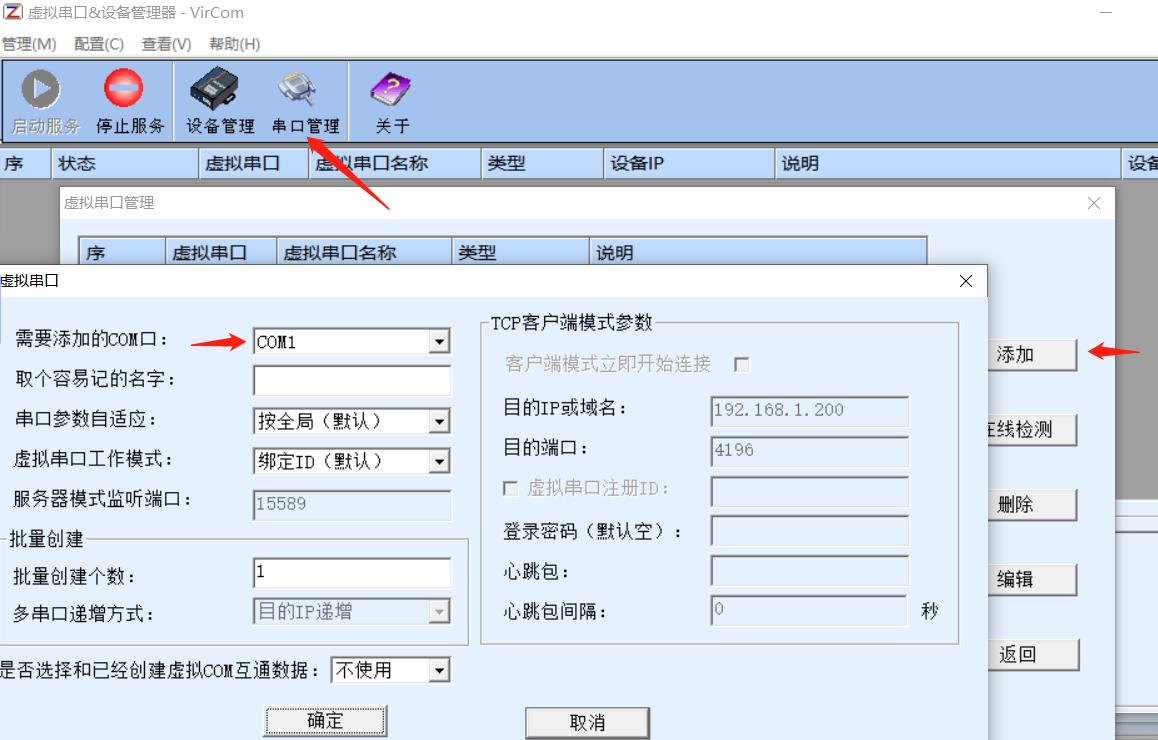

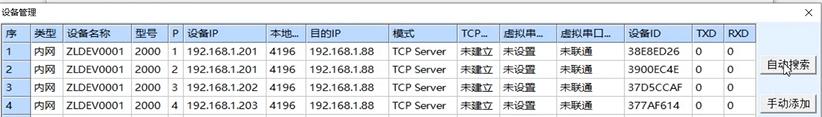

使用虚拟串口即可在保持原有上位机通讯软件不变的基础上,增加通讯数量,方便布局。 以下是使用上海卓岚ZLvircom配置软件虚拟串口参数设置。

5443D 5443D 5443D
方案优势:

1.高集成度,优化线路布局:使用虚拟串口,更好的集成现有资源,大量的485设备已经无法通过单一串口通讯,虚拟串口可以很好的解决这个问题。接入了局域网,减少了485布线,更好的利用了原有网络布局。

2.优化生产,减少干扰:在复杂的生产线上,对原有485通讯经常会有干扰,导致通讯异常,使用网络代替部分485布线可以减少干扰,并且ZLAN5443D上的485口有光耦隔离,更好的维持信号稳定。

3.减少开发:通过虚拟串口,原有上位机监控软件保持不变,可以继续使用。
