物联网云平台在水处理中的应用

发布时间:2021-09-03 作者:上海卓岚 浏览量:3817
卓岚云远程监控污水处理数据
1.概述

随着经济的发展,我国的污水排水量已越来越大,没有有效的水处理措施已造成地表水的严重污染,环境质量也呈现不断恶化趋势。目前全国各地对污染源和排污河渠的水质监测仍停留在手工监测阶段,时间覆盖率低,样品缺乏科学性和代表性,难以反映企业及城市污水排放连续变化的情况。因此在污水的水处理方面,提供一个有效、实用、先进的污水处理系统和解决方法,极为迫切,势在必行。

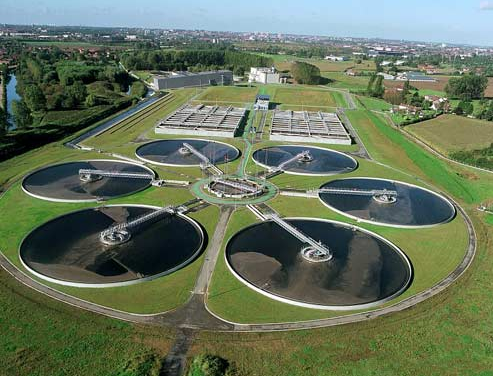

物联网污水处理


图一 物联网污水处理

远程监控系统是实现污水处理站集中监管、建立设施运行维护长效机制、提升农村人居环境和生态质量的重要手段,可有效避免污水处理设施重建轻管、运营维护不到位的现象。

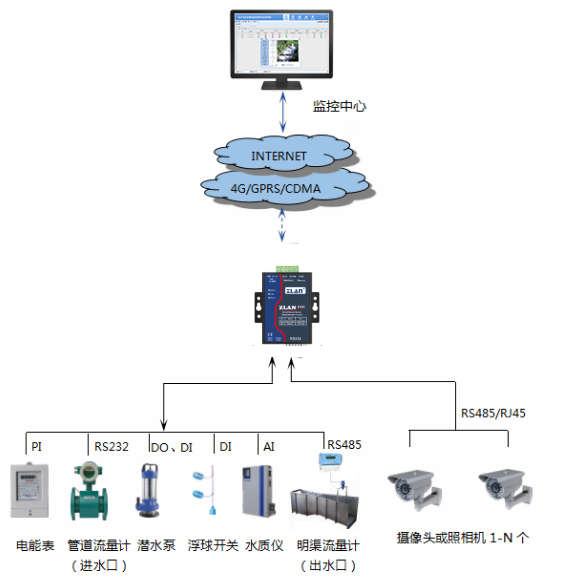

系统组成图如下:

物联网水处理监控系统图


图二 物联网水处理监控系统图

上海卓岚生产的各类串口服务器网关可以完美的接入系统,作为传输通道。将原本分散分布于各地的污水处理厂的生产运行数据进行自动采集并实时存储、管理和处理,作业管理人员可通过客户端对各厂、站的远程监测及运行数据查询。

2.应用演示
2.1硬件连接

污水处理站的各种设备通过串口连接上海卓岚卓岚云云平台,串口服务器网关,上传接口可以是网口,4G,lora以及wifi等。

2.2 使用卓岚云云平台监控

首先登录卓岚云https://www.p2p-zlan.com/zhuolan/layui_user/login.html,注册账号登录

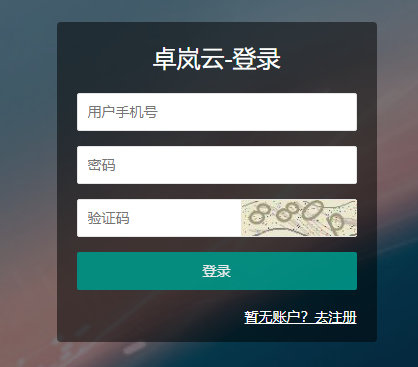

卓岚云云平台登陆界面


图四 卓岚云云平台登陆界面

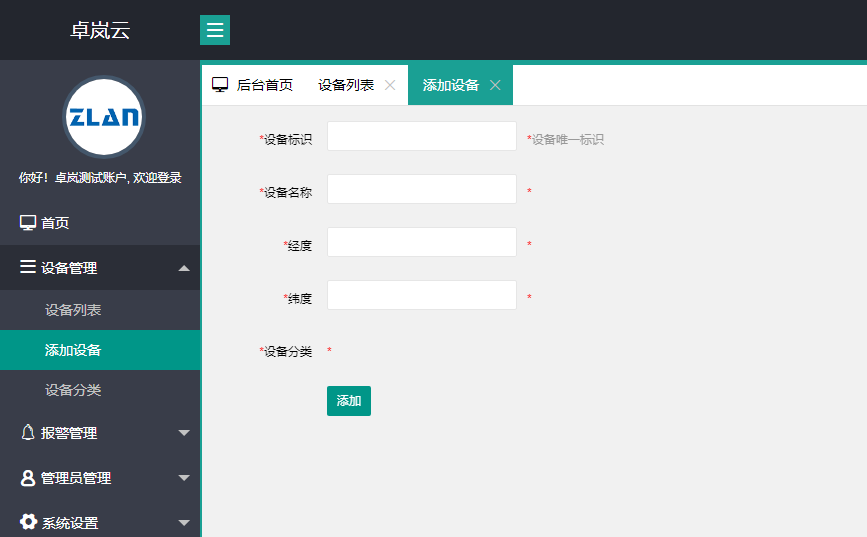

添加设备 :首页地图 选中位置 鼠标右键单击亦可添加。

云平台地图


图五 云平台地图

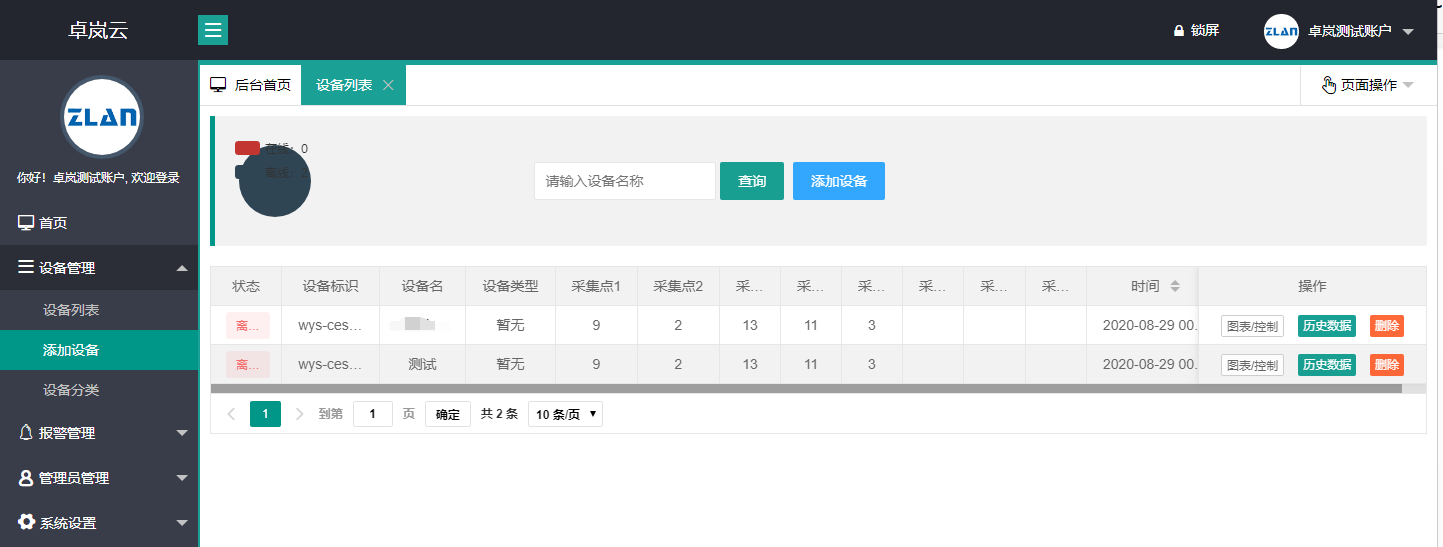

云平台后台


图六 云平台后台

2.3 ZLVircom软件设置

ZLVircom程序是卓岚云云平台免费提供给用户的,设置简单方便。

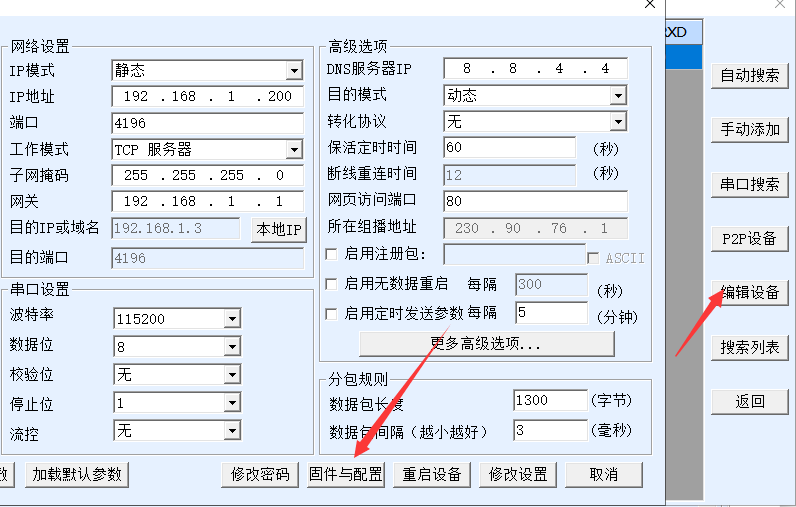

云平台设置


图七 云平台设置

软件上可以搜索到设备后点击固件与配置点击json配置选中卓岚云云平台即可。

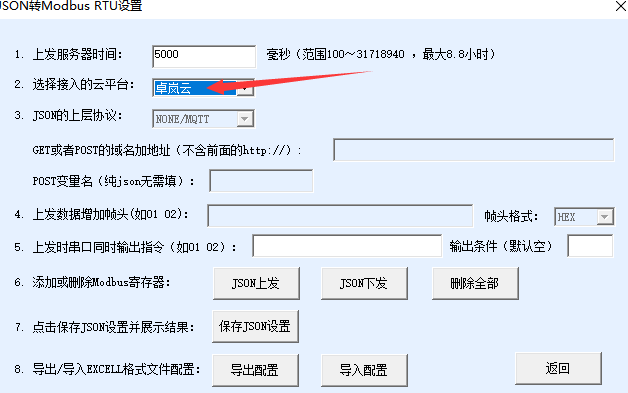

json转Modbus RTU设置


图八 json转Modbus RTU设置

点击json上发设置json参数

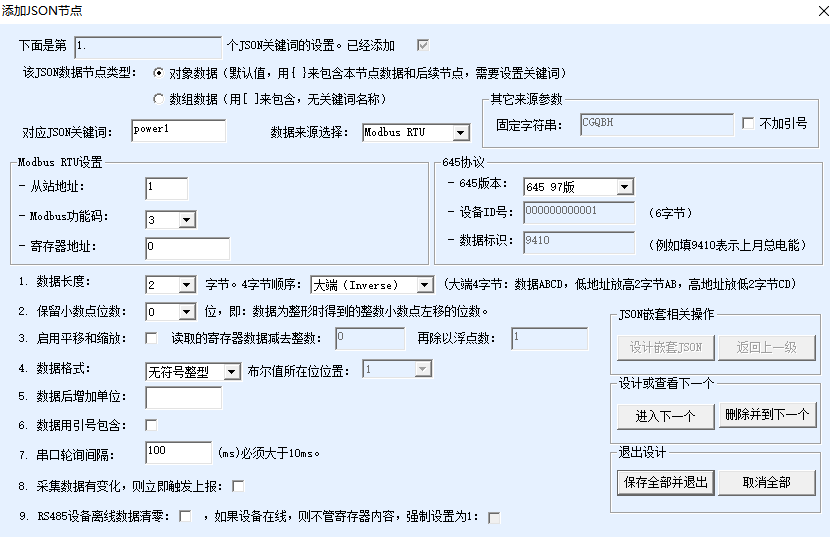

添加json节点示意图


图九 添加json节点示意图

设备参数 :json串

{

"power1": "7.730001",

"power2": "9.8",

"power3": "9.9",

"status": "1",

"deviceID": "b8f883b9a155",

"acquisitionTime": "2019-07-15 17:15:57"

注:

power1(必填:参数第一列 )

power2(必填:参数第二列)

Power3(必填:参数第三列)

status(必填:1、为在线状态 固定参数)

deviceID (必填:跟添加设备时设备标识保持一致)

acquisitionTime(必填:设备请求时间 暂时先用的后 台实际接收时间 )

依次设置即可。

2.4 数据采集通讯通讯

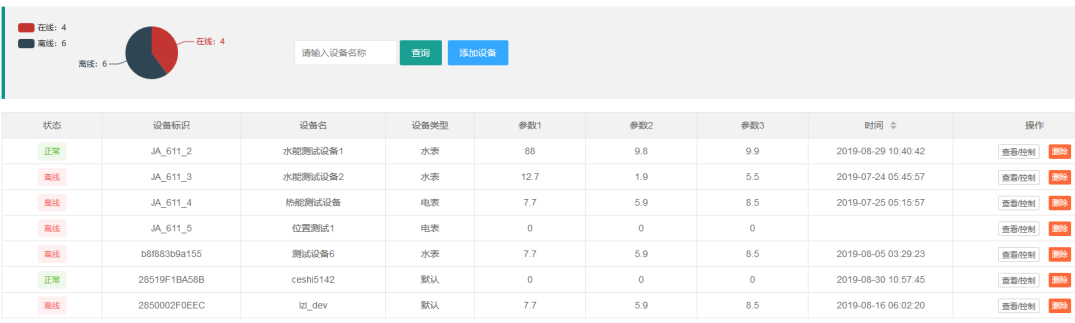

卓岚云效果展示图。

卓岚云效果展示图


图十 卓岚云效果展示图

2.5应用优点

上海卓岚 卓岚云 云平台远程监控解决方案对污水处理的进、产、排等主要环节进行监控,将污水处理厂的水量、水位、水质以及设备状态等信息通过物联网进行收集、整合,对三个环节的生产数据进行分析、处理,实现对污水处理生产过程的实时控制与精细化管理,进一步规范了企业管理,降低耗能,提高了生产效率。
