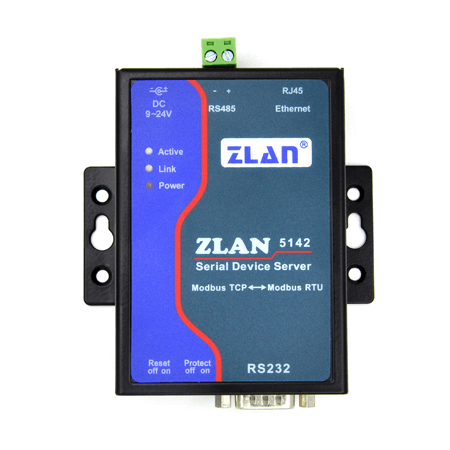

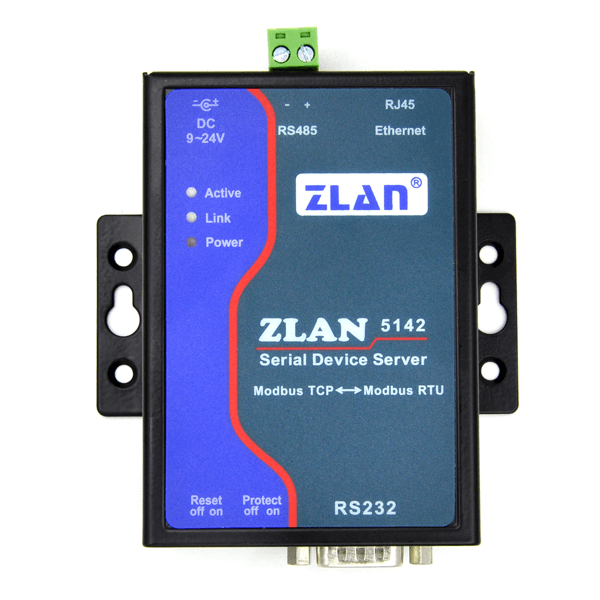

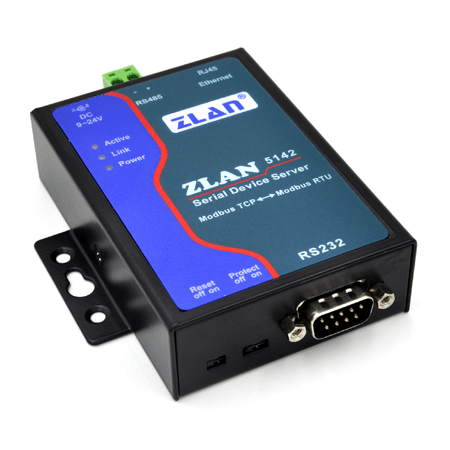

普通多主机型Modbus网关

ZLAN5142

RS232/RS485串口Modbus TCP转RTU转换器

  • 支持Modbus TCP转Modubus RTU。RTU可以为RS232或者RS485。
  • 支持RTU做主站或者Modubs TCP做主站。
  • 支持多主机访问支持，最多连接10个TCP客户端。
  • 支持所有的Modubus功能码和寄存器范围。
  • 同时也可以做普通串口服务器使用。

联系我们

下载资料

在线购买
  • 产品简介
  • 规格参数
  • 产品资料

概述

ZLAN5142 Modbus网关是上海卓岚信息科技有限公司开发的一款在Modbus TCP和Modbus RTU之间进行协议转化的转换器，其中Modbus RTU可以是RS485也可以是RS232接口。

ZLAN5142具备了强大的多主机访问支持功能和RS485总线冲突控制功能。所谓多主机功能是指，ZLAN5142作为Modbus TCP服务器时可以支持多达10个TCP客户端同时连接，多个TCP连接可以随机性的访问，ZLAN5142能够分别对不同的连接给出正确应答，保证数据稳定不丢包。相对于RS485总线只能够有一个主机进行访问，ZLAN5142实现了“多主机”功能。ZLAN5142实现了RS485总线的冲突控制，防止了多主机时的串口总线抢占问题。

另外，将ZLAN5142的“转化协议”选择为“无”，也可以当作普通的透明传输的串口服务器使用。但是不同于普通的串口服务器例如ZLAN5102，ZLAN5142即使作为普通串口服务器模式下也可以支持“多主机”功能，可解决多个计算机或主站如何同时监控一个串口设备的难题。

特点

  • 支持Modbus TCP转Modubus RTU，RTU可以为RS232或者RS485。
  • 支持RTU做主站或者TCP做主站。
  • 支持多主机访问支持，最多连接10个TCP客户端。
  • 支持1200～460800波特率。
  • 支持RS485总线冲突调度机制，防止总线冲突。
  • 支持所有的Modubus功能码和寄存器范围。
  • 可作为普通的透传串口服务器使用，具备ZLAN5102相同功能。
  • 小于1W的低功耗设计。
  • 内嵌485防雷保护功能，适合室外485通信。
  • 支持DNS，满足通过域名实现通信的要求。支持DHCP。
  • 2KV网络浪涌保护。
  • 外壳采用抗辐射的SECC板，保证在高电磁辐射区也能够正常工作。

产品规格

外形

  • 接口

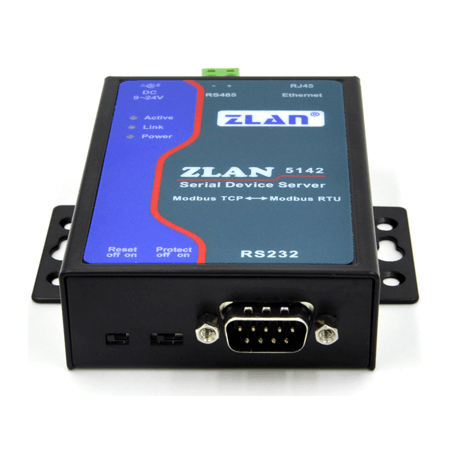

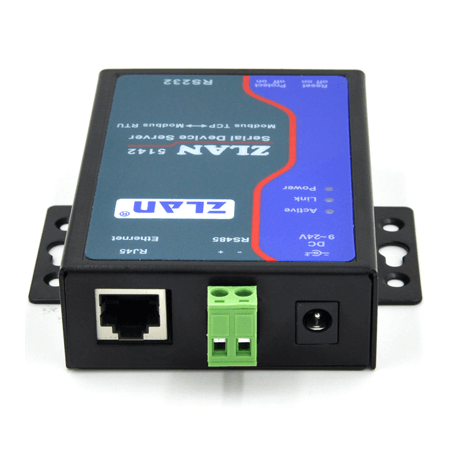

  • 485：接线端子；232：DB9
  • 电源
  • 5.5mm，内正外负，标准电源插座
  • 尺寸
  • 长×宽×高=9.4cm×6.5cm×2.5cm

通信界面

  • 以太网
  • 10M/100M，2 KV 级浪涌保护
  • 串口
  • RS232/485×1：RXD，TXD，GND， CTS，RTS

串口参数

  • 波特率
  • 1200~460800bps
  • 校验位
  • None, 奇 校 验 , 偶 校 验 ,Mark, Space
  • 数据位
  • 5～9 位
  • 流控
  • RTS/CTS，NONE

软件

  • 协议
  • ETHERNET、IP、TCP、UDP、HTTP、ARP、ICMP、DHCP、DNS
  • 配置方式
  • ZLVirCOM 工具、WEB 浏览器、设备管理函数库
  • 通信方式
  • Socket、虚拟串口、设备管理函数库

电源要求

  • 电源
  • 9～24V DC，100mA

工作环境

  • 工作温度，湿度
  • -40~85℃，5～95% RH
  • 储存温度，湿度
  • -45~165℃，5～95% RH
