隔离型串口服务器

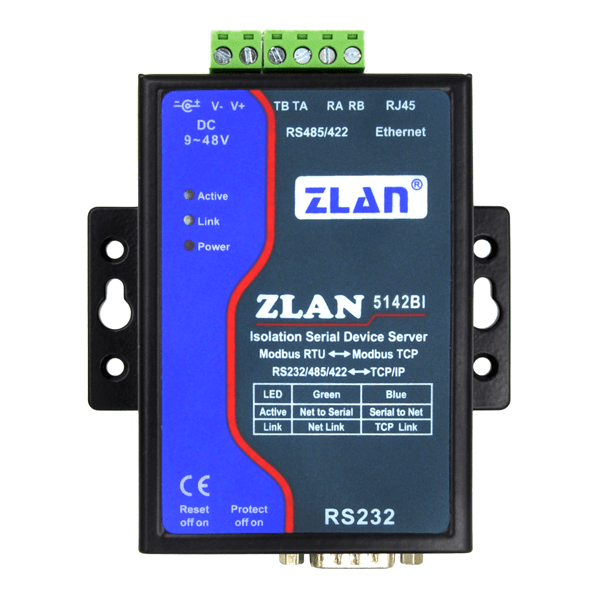

ZLAN5142BI

高可靠性、高性能串口服务器/Modbus网关产品，是串口服务器的旗舰级产品

  • 抗雷击、抗电磁干扰的高可靠设计。
  • 接口隔离：RS485 2500V电源隔离，电源3000V隔离。
  • 同时支持透传模式和Modbus网关功能。
  • RS485支持256个从站。
  • 外壳接地保护。
  • 旗舰级产品，稳定可靠。

联系我们

下载资料

在线购买
  • 产品简介
  • 规格参数
  • 产品资料

概述

ZLAN5142BI是上海卓岚信息科技有限公司设计的一款专门为抗雷击、抗电磁干扰、抵抗恶劣环境要求而设计的一款高可靠性、高性能串口服务器/Modbus网关产品，是串口服务器的旗舰级产品。可以应用于隧道监控、风力发电、野外地质灾害监控等需要抗干扰、抗雷击的工业应用场合。

ZLAN5142BI具有良好的接口隔离特性。其RS485/RS422不仅具有正负15KV的抗静电干扰，而且具有2500V的接口隔离，即在RS485线和外壳之间加2500V交流电压，漏电到ZLAN5142BI内部电流小于5mA。 针对某些通过电源雷击烧毁串口服务器的问题，ZLAN5142BI对电源进行了隔离设计，采用了3000V隔离电源，即在输入电源线和外壳上加3000V交流电，漏电到ZLAN5142BI内部电流小于5mA。隔离经过严格测试。提供外壳接地端子，可以将雷击电流释放到大地，保护产品。

ZLAN5142BI的RS485具有驱动256个负载的能力，和驱动32个负载的产品相比，可以实现更多设备数据监控能力，节约了成本。ZLAN5142BI具有RS232/485/422三种接口形式。输入电压可以提供DC Q2.1插孔或接线端子方式，输入电压为18～36V（也可以定制12V产品）。可配备导轨安装配件。
ZLAN5142BI不仅具有TCP到RS232/485/422的数据透传功能，同时具有存储型Modbus网关的功能。其中的存储型是指，5142BI可以自动采集Modbus RTU设备的数据并存储起来，网口端采集数据直接从5142BI内部读取，大大加快了网口端数据的采集速度。

特点

  • 接口隔离：电源可达到3KV隔离电压；RS485/422达到2.5KV隔离电压；±15KV? ESD保护功能；大于25KV/us高共模瞬态抑制能力。
  • RS485/422具有256个负载能力。
  • 具有RS232/485/422三种接口形式。R422需要内部跳线定制，请购买前说明。
  • 支持18～24V电源，接口为DC Q2.1插孔和接线端子方式接线。可定制12V电源输入产品。
  • 兼具透传方式的串口服务器和Modbus网关功能。透传模式下，支持全双工、高速率数据转发，不丢包；Modus网关采用存储型模式，速度快于一般转发模式。
  • 支持TCP Server、TCP Client，UDP模式，UDP组播模式。
  • 波特率支持1200～115200bps，数据位支持5～9位，校验位可以为None、奇校验、偶校验、Mark、Space五种方式，支持CTS/RTS硬件流控。如需支持460800bps则请选择ZLAN5142I这个型号。
  • 丰富的指示灯：电源、网线连接、TCP连接、数据活动灯。
  • 支持多TCP连接功能，作为TCP Server时，可以被40个客户端连接。作为TCP Client时可以同时连接8个不同的目的IP和端口。
  • Real COM Driver支持通过第9位（地址帧为1，数据帧为0）进行多机通信。
  • 支持通过Internet远程查找ZLAN5142BI和配置ZLAN5142BI参数。通过网口升级程序、下载配置网页。

产品规格

隔离特性

  • 电源隔离
  • 3KV
  • RS485/422隔离
  • 2.5KV
  • 高共模瞬态抑制能力
  • 25KV/us
  • RS485/422 ESD保护
  • 15KV

网络界面

  • 以太网
  • 10/100 Mbps, RJ45, 2 KV级浪涌保护

串口界面

  • 界面
  • RS-232/485/422
  • 串口数
  • 1
  • 校验位
  • None, Even, Odd, Space, Mark
  • 数据位
  • 5～9
  • 停止位
  • 1,2
  • 流控
  • RTS/CTS,DTR/DCR, XON/XOFF
  • 速率
  • 1200bps～115200bps

软件特性

  • 协议
  • TCP,HTTP,UDP,ICMP,ARP,IP,DNS,DHCP
  • 虚拟串口平台
  • Windows 98/2000/XP/WIN7/WIN8
  • 配置方式
  • Web浏览器、卓岚ZLVirCom、串口类AT命令

电器特性

  • 电压输入
  • DC18～36V，400~600mW（可定制12V输入产品）

机械特性

  • 外壳材料
  • 抗电磁材料SECC钢板
  • 尺寸
  • 长×宽×高=9.4cm×6.5cm×2.5cm

工作环境

  • 工作温度，湿度
  • -45～85℃，5～95% RH
  • 储存温度，湿度
  • -45～165℃，5～95% RH
