全隔离型串口服务器

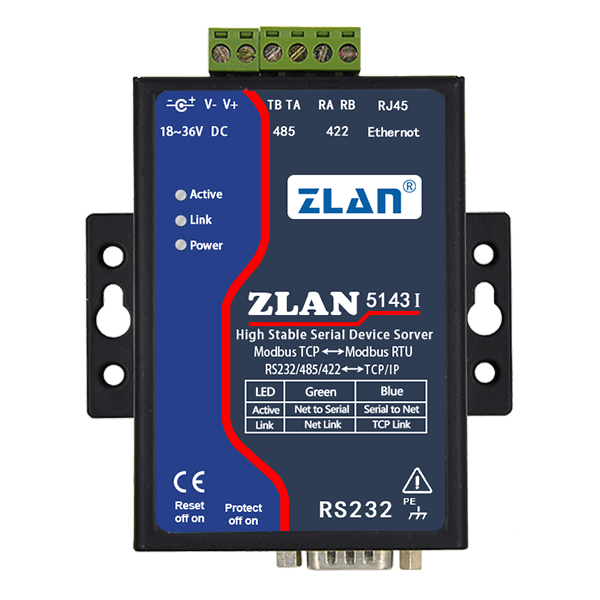

ZLAN5143I

高可靠性、高性能串口服务器/Modbus网关产品,是串口服务器的旗舰级产品

  • 抗雷击、抗电磁干扰的高可靠设计。
  • 接口隔离:RS485 2500V电源隔离,电源3000V隔离。
  • 同时支持透传模式和Modbus网关功能。
  • RS485支持256个从站。
  • 外壳接地保护。
  • 旗舰级产品,稳定可靠。
  • 产品简介
  • 规格参数
  • 产品资料

概述

ZLAN5143I是上海卓岚信息科技有限公司设计的一款专门为抗雷击、抗电磁干扰、抵抗恶劣环境要求而设计的一款高可靠性、高性能串口服务器/Modbus网关产品,是串口服务器的旗舰级产品。可以应用于隧道监控、风力发电、野外地质灾害监控等需要抗干扰、抗雷击的工业应用场合。

ZLAN5143I具有良好的接口隔离特性。其RS485/RS422不仅具有正负15KV的抗静电干扰,而且具有2500V的接口隔离,即在RS485线和外壳之间加2500V交流电压,漏电到ZLAN5143I内部电流小于5mA。 针对某些通过电源雷击烧毁串口服务器的问题,ZLAN5143I对电源进行了隔离设计,采用了3000V隔离电源,即在输入电源线和外壳上加3000V交流电,漏电到ZLAN5143I内部电流小于5mA。隔离经过严格测试。提供外壳接地端子,可以将雷击电流释放到大地,保护产品。

ZLAN5143I的RS485具有驱动256个负载的能力,和驱动32个负载的产品相比,可以实现更多设备数据监控能力,节约了成本。ZLAN5143I具有RS232/485/422三种接口形式。输入电压可以提供DC Q2.1插孔或接线端子方式,输入电压为18~36V(也可以定制12V产品)。可配备导轨安装配件。

ZLAN5143I不仅具有TCP到RS232/485/422的数据透传功能,同时具有存储型Modbus网关的功能。其中的存储型是指,5143I可以自动采集Modbus RTU设备的数据并存储起来,网口端采集数据直接从5143I内部读取,大大加快了网口端数据的采集速度。

特点

    硬件特点

  • 接口隔离:电源可达到3KV隔离电压;RS485/422达到2.5KV隔离电压;±15KV ESD保护功能;大于25KV/us高共模瞬态抑制能力。网口2KV级浪涌保护。
  • RS485/422具有256个负载能力。
  • 具有RS232/485/422三种接口形式。R422需要内部跳线定制,请购买前说明。
  • 支持18~24V电源,接口为DC Q2.1插孔和接线端子方式接线。可定制12V电源输入产品。
  • 丰富的面板指示灯方便调试:在连接方面,不仅有指示网线有无连接好的100M_LINK灯,也有指示TCP连接建立的LINK灯;数据指示灯方面有“串口到网口”、“网口到串口”独立的指示灯。方便现场调试。
  • 软件特点

  • 支持TCP服务端、TCP客户端,UDP模式,UDP组播。作为TCP客户端可同时支持TCP服务器端功能。作为TCP服务器支持30个TCP连接,作为TCP客户端支持7个目的IP。
  • 波特率支持1200~115200bps,数据位支持5~9位,校验位可以为None、奇校验、偶校验、Mark、Space五种方式,支持CTS/RTS硬件流控。如需支持460800bps则请选择ZLAN5142I
  • 支持设备连接上发送MAC地址功能,方便云端管理设备。
  • 提供计算机端搜索、配置设备的二次开发包DLL开发库。
  • 支持Web浏览器配置、支持DHCP动态获得IP、DNS协议连接域名服务器地址
  • 支持云端远程搜索设备、配置设备参数、设备程序升级。
  • 支持远程通过软件查看设备的TCP连接状态、串口数据发送、接收状态。虚拟串口支持数据监视功能。
  • 高级软件功能

  • 支持Modbus网关功能,支持Modbus RTU转Modbus TCP。可以支持存储型的Modbus,可以自动采集设备数据,并存储起来;也支持非存储模式的Modbus网关。
  • 支持多主机功能:在一问一答的查询方式下,支持网口端允许有多台计算机同时访问同一个串口设备。
  • 支持自定义心跳包和注册包功能:可以方便和云端进行通信和设备识别。
  • 支持TCP建立连接需要密码验证的功能,保证连接安全性。
  • 支持“转码”功能,可以实现对特定设备的协议的翻译工作,让不同的设备对接统一的软件平台。
  • 支持http方式的数据提交和下发功能,云端可以直接使用http的GET指令和设备的串口数据进行交互。

产品规格

外形

  • 接口
  • 485/422:接线端子;232:DB9
  • 电源
  • 5.5mm,内正外负,标准电源插座;接线端子方式
  • 尺寸
  • 长×宽×高=9.4cm×6.5cm×2.5cm

通信界面

  • 以太网
  • 10M/100M,2 KV级浪涌保护
  • 串口
  • RS232/485/422×1:RXD,TXD,GND, CTS,RTS

串口参数

  • 波特率
  • 1200~115200bps
  • 验位
  • 无, 奇校验, 偶校验, 标记, 空格
  • 数据位
  • 5~9
  • 流控
  • 硬流控RTS/CTS,软流控XON/XOFF,无流控

软件

  • 协议
  • ETHERNET、IP、TCP、UDP、HTTP、ARP、ICMP、DHCP、DNS
  • 配置方式
  • ZLVirCOM工具、WEB浏览器、设备管理函数库
  • 通信方式
  • TCP/IP直接通讯、虚拟串口方式
  • 工作模式
  • TCP服务器, TCP客户端(同时TCP服务端也共存), UDP, UDP组播

电源要求

  • 电源
  • 18~36V DC,400~600mW(可定制12V输入产品)

工作环境

  • 工作温度,湿度
  • -45~85℃,5~95% RH
  • 储存温度,湿度
  • -45~165℃,5~95% RH

隔离特性

  • 电源隔离
  • 3KV
  • RS485/422隔离
  • 2.5KV
  • 高共模瞬态抑制能力
  • 25KV/us
  • RS485/422 ESD保护
  • 15KV
