电平型串口转网口转换器

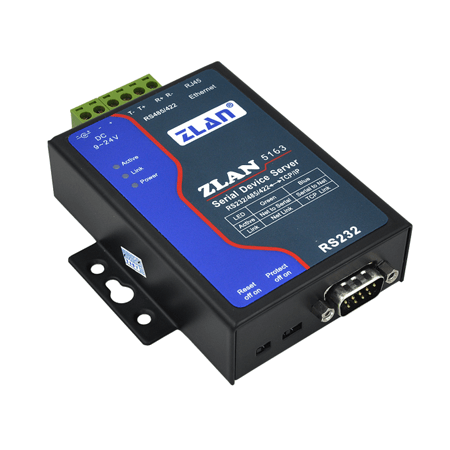

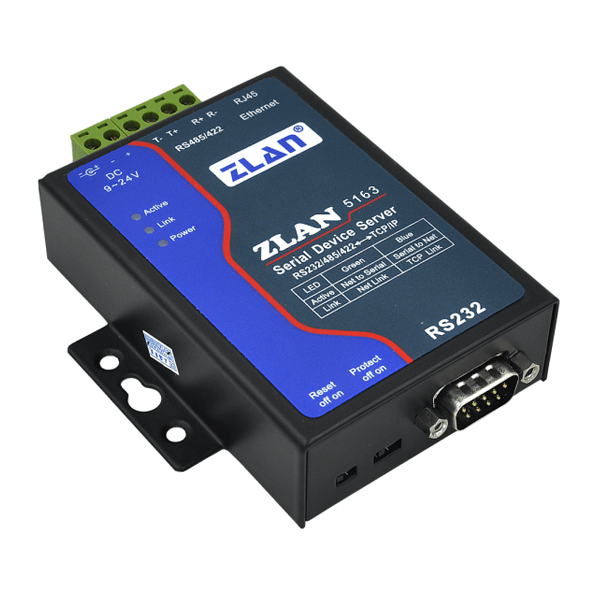

ZLAN5163

新一代RS232/485/422转以太网产品

  • 零延时传输
  • 串口参数自适应
  • 无需配置网络参数
  • 采用三合一串口
  • 产品简介
  • 规格参数
  • 产品资料

概述

ZLAN5163是上海卓岚信息科技有限公司专门为串口通过以太网对连应用设计的新一代RS232/485/422转以太网产品,可以实现两个串口(RS485/RS232/RS422)通过以太网互联。所谓电平型串口转网口是指,用户无需知道两个串口的波特率等串口参数,且无需配置5163的IP地址。ZLAN5163是基于串口电平变化的传输,不同于传统的串口服务器ZLAN5103。ZLAN5163只限于在同一个物理网络内使用。

非常适合于两个串口设备直接通过局域网进行互通。

如果需要串口通过光纤互联,可选择ZLAN9163型号。

用户只要将一根网线将5163的两个网口对连或者接入局域网交换机,两个串口就可以使用,无需配置。

和传统的串口服务器对连产品相比,5163具有三个优点:
1. 零延时传输:由于9163/5163采用了串口硬解码技术,传送的是单个bit信息而不是等待一个串口8位bit全部采集完才传送,所以其传送的实时性非常高。可以应用于对于轮训实时性要求高的领域。
2. 串口参数自适应:用户无需关心所连接的串口设备的波特率等参数,设备能够适应各种波特率、校验位、数据位、停止位,完全是即插即用式的。
3. 无需配置网络参数:用户无需配置IP地址、端口等参数,由于这些参数对于初次使用的用户比较繁琐,5163无需配置参数只要接上光纤/网线即可使用。

用户不必局限于用一根网线对连,也可以通过以太网交换机互联多个5163,只要所有的5163的串口都处于同一个物理子网内,所有的5163的串口将会被逻辑上连接在一起。这种方式使得ZLAN5163成为RS485通过以太网对连的首选方案。其通信速度、安装设置方便性大大超过了以往的方案。

特点

  • RS232/RS485/RS422三种接口。
  • 9~24V宽电压供电,可以端子式供电。
  • 串口传输接近零延时,适合快速查询数据或者轮训间隔短的领域。
  • RS485发送和接收方向自动控制。
  • 自适应串口参数:无需配置波特率、校验位、数据位、停止位。
  • 无需配置IP、端口等网络参数,即插即用。
  • 支持通过以太网交换机连接,使用、扩展更加方便。
  • 支持多个485网络通过一个以太网组网时,实现485互不干扰。
  • 波特率支持最高38400bps。

产品规格

外形

  • 接口
  • 422:接线端子;485:接线端子;232:DB9;5163:以太网RJ45接口
  • 电源
  • 5.5mm,内正外负,标准电源插座
  • 尺寸
  • 长×宽×高=9.4cm×6.5cm×2.5cm

通信界面

  • 以太网
  • 10M/100M
  • 串口
  • RS232/485/422×1:RXD,TXD,GND, CTS,RTS

串口参数

  • 波特率
  • 小于38400bps
  • 校验位
  • None, 奇校验, 偶校验, Mark, Space
  • 数据位
  • 5~9
  • 流控

电器特性

  • 电源
  • 9~24V DC,145mA@9V

工作环境

  • 操作温度
  • -40~85℃
  • 储存温度
  • -45~165℃
  • 湿度范围
  • 5~95%相对湿度
