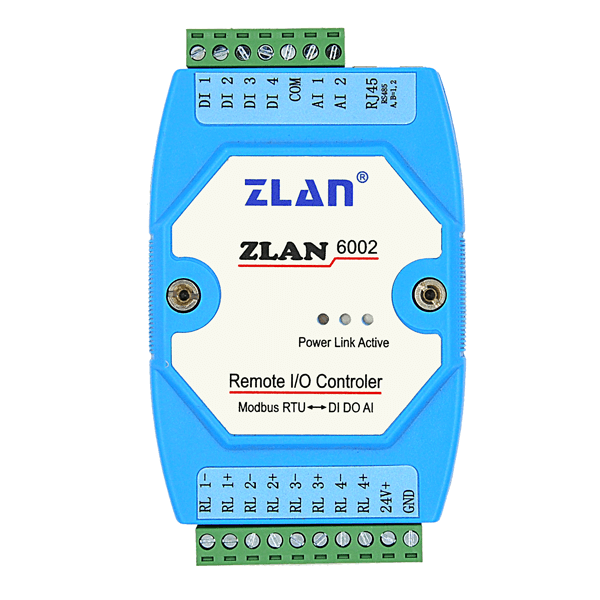

485型4路IO控制模块

ZLAN6002

RS485远程DI、DO、AI模块

  • 通过RS485的Modubs RTU协议进行控制
  • 支持4路继电器输出、4路数字量输入、支持2路模拟量输入
  • RS485接口，9600bps,8位数据为、NONE校验、1位停止位

联系我们

下载资料

在线购买
  • 产品简介
  • 规格参数
  • 产品资料

概述

ZLAN6002主要为RS485进行远程数字量、模拟量的输入输出设计的。设备兼容Modbus RTU协议，可以和组态软件、PLC等无缝连接。4路继电器具有5A@AC250V/DC30V特性，可以驱动大电流设备；4路DI数字量输入可以为干接点或者湿节点；2路AI输入可以为电流量、电压量、电阻类型的温湿度传感器等。

ZLAN6002为各种基于RS485控制的的DI、DO、AI自动化系统提供了简便的设计解决方案。

特点

  • 4路数字量输入，同时兼容无源开关量（干节点）、有源电平（湿节点）。
  • 2路模拟量输入，包括：电流输入：如4~20mA、电压输入：如0~5V,0~10V、电阻：如0~10k或电阻型的温湿度传感器等。
  • 4路数字量输出，输出类型为继电器输出（5A@AC250V/DC30V）
  • RS485具有隔离保护电路。
  • ZLAN6002-232支持通过RS232接口。

产品规格

外形

  • 尺寸
  • 长×宽×高=12.2cm×7.2cm×3.4cm

串口参数

  • 波特率
  • 1200~115200(默认9600bps)
  • 校验位
  • NONE 校验
  • 数据位
  • 8位
  • 停止位
  • 1

软件

  • 上层协议
  • MODBUS TCP/ MODBUS RTU
  • 底层通讯
  • 以太网，RS485

AI输入形式

  • 电流输入
  • 4~20mA,0~20mA
  • 电压输入
  • 0~5V，0~10V
  • 电阻输入
  • 0~10K，电阻型的温湿度传感器等

功耗

  • 功耗
  • <1.7W <70mA@24V

工作环境

  • 工作温度，湿度
  • -40~85℃，5～95% RH
  • 储存温度，湿度
  • -45~165℃，5～95% RH
