远程网口设备控制

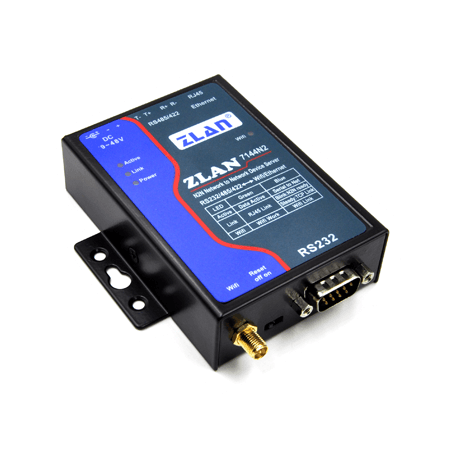

ZLAN7144N2

高性能的WIFI串口服务器

  • 可将 RS232/RS485串口设备连接至wifi
  • 可作为AP或者Station模式
  • 支持Modbus TCP转RTU、适合PLC无线监控
  • 通过网页和ZLVircom配置参数
  • 支持虚拟串口通信
  • 产品简介
  • 规格参数
  • 产品资料

概述

ZLAN7144N2 是上海卓岚继 ZLAN7100、ZLAN7142 之后推出的又一款 WIFI 串口服务器。和 ZLAN7142 类似 ZLAN7144N2 也是一款高性能的 WIFI 串口服务器,但是7104 的以太网和 WIFI 能够同时使用,且配置也更加方便。7104 定位在高稳定性、丰富功能,适用于实时性、稳定性高的工业领域,特别适合于 PLC 等设备的无线远程监控。

ZLAN7144N2 和 7104 相比:(1)增加 Modbus TCP 转 RTU 的功能,即 Modbus 网关功能。(2)增加 N2N 功能,即通过代理 NAT 映射实现内网网口 PLC 监控功能。具体参考《N2N 内网 NAT 映射器使用指南》。

特点

  • 1. 支持以太网和 Wifi 同时访问。
  • 2. 宽电压供电:9~24V 供电范围。
  • 3. 支持 RS232/RS485/RS422 三种串口形式。
  • 4. 不丢包:在 TCP 模式下无论是 wifi 还是以太网串口以 115200bps 的 大速率接收和发送数据不丢失 1 个字节。
  • 5. 粘包优化,串口分帧实时性强。ZLAN7142 适合于串口实时性强的工业应用,可以防止两个串口数据帧粘连在一起。普通 WIFI 串口服务器的串口数据包分包间隔是100ms 以上,ZLAN7144N2 变为 1ms~100ms 可选,分辨精度大大提高。
  • 6. 支持在系统通过网口升级程序。支持远程网络升级,升级后自动重启,无需人工干预。
  • 7. 支持配置网页自定义下载。可配置为用户自己所需的网页。网页符合 HTML 通用格式。
  • 8. 支持模块之间的 wifi 对连。
  • 9. 支持硬件流控 CTS/RTS 和软件流控 XON/XOFF。
  • 10. 电源输入方式可选:可选择工业接线端子供电方式或者普通电源适配器插头方式。

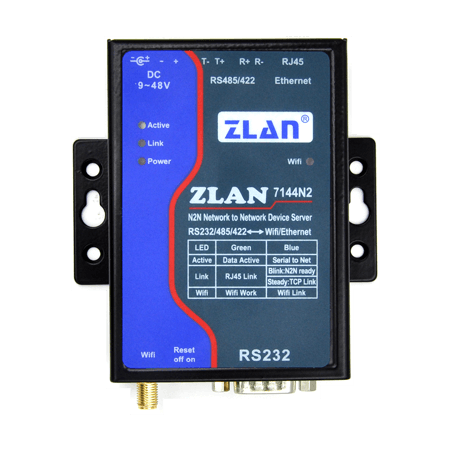

  • 11. 提供 4 类 LINK 指示灯接口:LINK 蓝色表示 TCP 连接建立、LINK 绿色表示以太网网线接上、WIFI 蓝色表示作为 AP 或者 STA 建立 wifi 连接、WIFI 绿色表示 wifi 功能正常工作。丰富的指示灯可直观表现设备状态。
  • 12. 自适应串口参数。当使用虚拟串口时,ZLAN7142 可以根据 PC 机串口软件打开的串口波特率、校验位等自适应相应的参数。这使得 ZLAN7142 能够应用于具有复杂串口协议的 PLC 应用中。
  • 13. 一键搜索配置。
  • 14. 提供串口控制指令:可以一次配置多个参数,配置指令效率明显高于普通的 AT 指令方式。
  • 15. 支持 DNS 解析,支持作为 DHCP Client,作为 AP 模式时也可以作为 DHCP Server。
  • 16. 提供高级功能模块;Modbus 网关模块;
  • 17. 支持 TCPServer、TCP Client、UDP、UDP 组播。作为 Server 时支持多达 100 个 TCP 连接同时和联网模块通信;作为 Client 时可以连接到 8 个目的 IP。
  • 18. 可配备长引线的 wifi 天线,方便安装在金属机箱外表面。
  • 19. 提供复位按钮。可以复位模块的 wifi 参数、IP 地址。
  • 20. 内部集成实时操作系统,启动速度快。
  • 21. 内嵌 485 防雷保护功能,适合室外 485 通信。
  • 22. 高强度抗电磁干扰,外壳采用抗辐射的 SECC 板。

产品规格

通信界面

  • wifi
  • 802.11b/g/n
  • 串口
  • RS232/485/422×1:RXD,TXD,GND, CTS,RTS

串口参数

  • 波特率
  • 1200~115200bps
  • 校验位
  • 无, 奇校验, 偶校验, 标记, 空格
  • 数据位
  • 5~9
  • 流控
  • RTS/CTS,XON/XOFF,NONE

外形

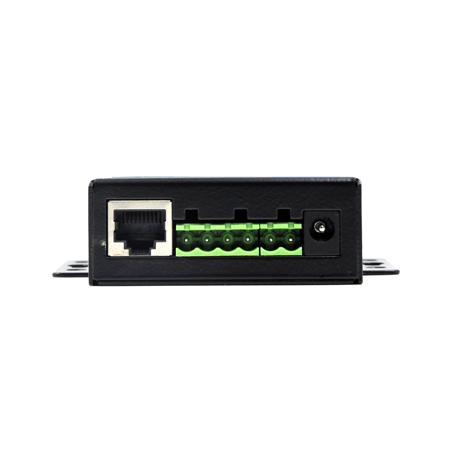

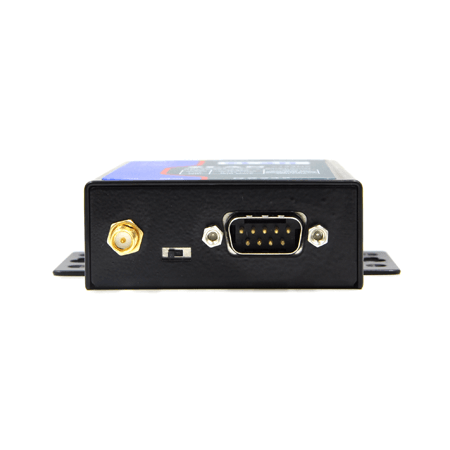

  • 接口
  • 485:接线端子;232:DB9;422:接线端子
  • 电源
  • 内正外负,标准电源插座;二线端子方式
  • 尺寸
  • 长×宽×高=9.4cm×6.5cm×2.5cm

无线

  • 无线标准
  • 802.11 b/g
  • 频率范围
  • 2.412GHz-2.484GHz
  • 发射功率
  • 802.11b: +20dBm(Max.);802.11g: +18dBm(Max.)
  • 接收灵敏度
  • 802.11b: -89dBm;802.11g: -81dBm
  • 天线选择
  • 外置:外置天线

软件特性

  • 无线工作模式
  • STA/AP
  • 安全机制
  • WEP/WPA-PSK/WPA2-PSK
  • 加密类型
  • WEP64/WEP128/TKIP/AES
  • 网络协议
  • TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP
  • 通信方式
  • Socket、虚拟串口
  • 用户配置
  • Web 服务器、Windows 配置工具 zlvircom

硬件

  • 电源
  • 9~24V 小于 1W
  • 工作温度,湿度
  • -40~85℃,5~95% RH
  • 储存温度,湿度
  • -45~125℃,5~95% RH
