LoRa转RS232/RS485/RS422

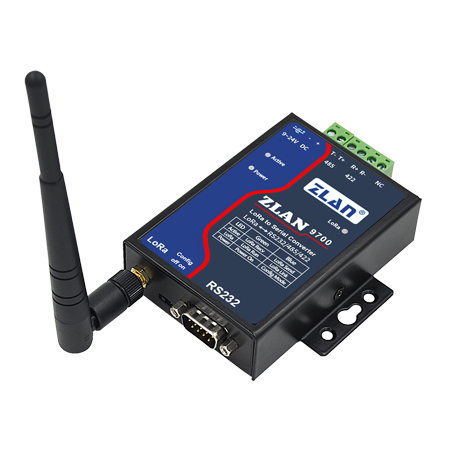

ZLAN9700

工业级远距离LoRa通信方案

  • 工业级远距离LoRa通信方案,高性能、高稳定性
  • 支持RS232/RS485/RS422三种串口形式
  • 低功耗、抗干扰的特点
  • 可应用于电力电子、智能仪表
  • 产品简介
  • 规格参数
  • 产品资料

概述

LoRa是一种远距离无线通讯方案。LoRa和GPRS、4G方案相比它无需入网月租费,和Wifi、Zigbe相比距离更远。所以LoRa在小数据远距离通讯中越来越得到广泛使用。

上海卓岚的LoRa产品采用SX1287芯片,利用 SEMTECH 的 LoRa™专利调制技术,可以实现-140dBm的接收灵敏度和+20dBm 的输出功率,户外视距通讯距离8km,具有远距离、低功耗、抗干扰的特点。目前卓岚LoRa产品分为两大类,一类是串口转LoRa,型号ZLAN9700,它包含有3种串口形式,即RS232/485/422;另外一类是以太网(TCP/IP)转LoRa,型号为ZLAN9743,可将LoRa和互联网进行联通。

上海卓岚LoRa产品是为工业应用而设计的高性能产品,其传输距离在空旷地可以达到6km~8km。采用2.4G DSSS扩频技术,抗干扰能力强。和Wifi相比它的无线连接距离更远、连接速度更快、抗干扰能力强、组网更加方便。

特点

  • 远距离LoRa通信方案,高性能、高稳定性。通信距离室外无遮挡6km~8km。
  • 支持RS485/232/422三种接口。
  • 9~24V供电,支持插头和端子式2种供电方式。
  • LoRa组网方式灵活:可以实现点对点、点对多点;有中心节点、无中心节点;星型网、网状网、对等网等多种模式。

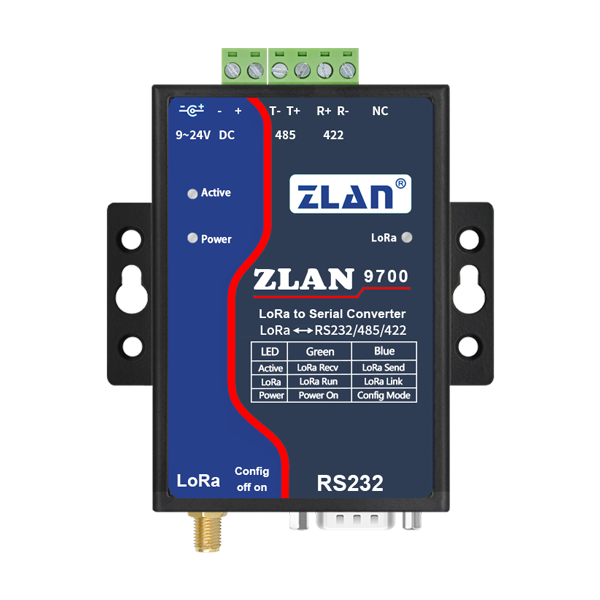

  • LED指示灯分别指示数据流方向、LoRa通讯状态、设备运行状态,直观反应设备状态

产品规格

性能参数

  • 工作电压
  • DC9~24V
  • 工作电流
  • 30mA@12V
  • 环境温度
  • -40℃~85℃
  • 环境湿度
  • < 95%RH
  • 响应速度
  • 9600bps默认无线配置情况下收发1个字节数据需要70毫秒

无线通讯

  • 传输距离
  • 室外无遮挡6km~8km,室内穿越约5个楼板
  • 频率范围
  • 410MHz~525MHz
  • 无线信道
  • 115个
  • 接收灵敏度
  • -140dbm
  • 发射功率
  • 20dbm
  • 调制方式
  • LoRa™专利调制技术
  • 天线连接
  • 外接SMA公头天线,吸盘天线1米;工作频率: 490MHz

串口参数

  • 串口参数
  • 波特率:1200~115200bps;校验位:None, Even, Odd;数据8;停止位1

外形

  • 接口
  • 485/422:接线端子; 232: DB9
  • 电源
  • 内正外负,标准电源插座
  • 尺寸
  • L x W x H =9.4cm×6.5cm×2.5cm
