导轨型4G路由器

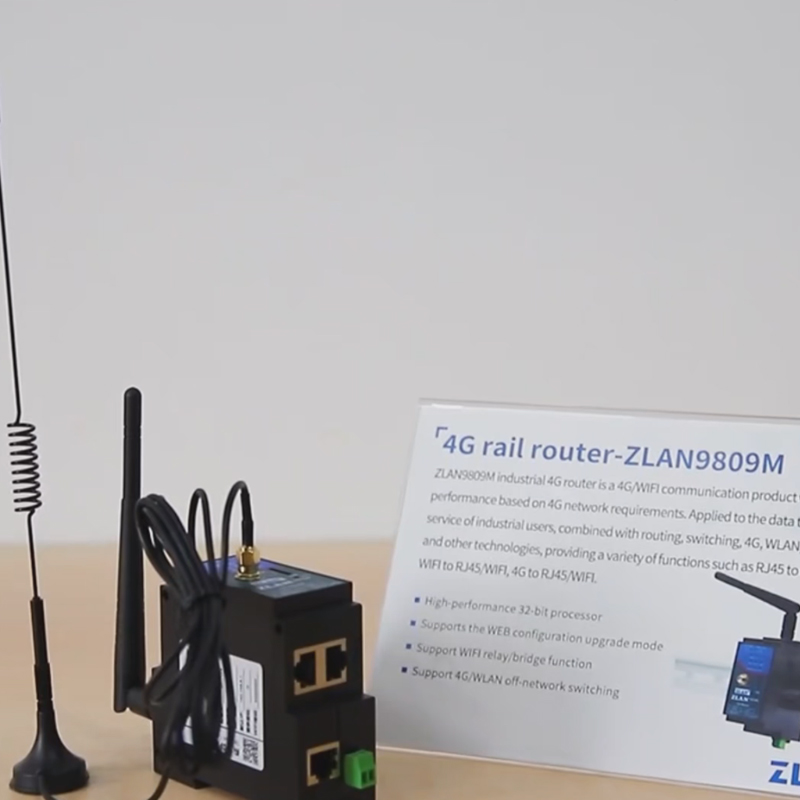

ZLAN9809M

导轨型4G路由器

  • 导轨型安装
  • 高性能的 32 位处理器
  • 4个 10/100M LAN口
  • 支持 WEB 配置升级方式

联系我们

下载资料

在线购买
  • 产品简介
  • 规格参数
  • 产品资料

产品视频

概述

ZLAN9809M工业级4G路由器，是卓岚公司基于 4G网络需求研发的性能优异的4G/WIFI通信产品。它主要应用于行业用户的数据传输业务，结合了路由、交换、4G、WLAN、加密等技术，提供了RJ45转RJ45/WIFI、WIFI转RJ45/WIFI、4G转RJ45/WIFI等多种功能

ZLAN9809M采用高性能的 32 位处理器，可以高速处理协议和大量数据，可以搭配多种 4G工业模块。提供4个 10/100M LAN口，1个WAN口，WIFI WIFI接口。可以对接多种终端设备。

支持 WEB 配置升级方式，管理方便简单。

zlan8308M

产品接口描述

1.9809M拥有4个LAN口，左右各有2个LAN口，在电源旁的是WAN口。使用时根据需要将网线插在对应网口即可。

2.天线安装，本设备的天线接口采用50Ω/SMA（母头），外接天线必须使用适合3G/4G工作波段的天线。

3.在面板灯旁有一个SIM卡槽。SIM卡安装，本设备使用全网通的3G/4G网络，需要购买该任一运营商的SIM卡，安装SIM卡时应确保设备未上电，本设备采用的是嵌入式的SIM卡座，使用时，将SIM卡芯片朝下向里推即可，如需拔出，再往里推一下SIM卡即可自动弹出。

面板灯介绍

9809M的面板灯如图所示：

zlan8308M

产品规格

外部接口

  • 接口
  • LAN口*4，WAN口*1，SIM*1， 4G天线*1，wifi天线*2
  • 外壳材料
  • 合金阻燃塑料
  • 尺 寸
  • 37.6(L)x 83.6(W)x 89.2(H)mm
  • 电源接口
  • 2PIN接线端子
  • 天线接口
  • 50Ω/SMA吸盘天线
  • SIM卡
  • 电压：3V，1.8V；大小：中卡（小卡可以购买卡套使用）
  • 复 位
  • 按钮式一键复位出厂设置
  • 安装方式
  • 35mm导轨式安装

通信界面

  • 无线模式
  • 4G CAT1支持3种模式：B1/B3/B5/B8@FDD LTEB34/B38/B39/B40/B41@TDD-LTEB3/B8@GSM包含有联通4G，2G，移动4G，
    2G以及电信4G网络。
  • 4G传输速率
  • LTE：Max 10Mbps（下行）/Max 5 Mbps（上行） GPRS：85.6Kbps（下行）/Max85.6Kbps（上行）
  • WIFI支持
  • 2.4gIEEE 802.11b/g/n
  • 网 口
  • 10M/100M

设备功能

  • 基础功能
  • 网口转网口/WIFI、WIFI转网口/WIFI、4G转网口/WIFI
  • 高级功能
  • 防火墙，静态路由，日志服务，信道分析，DHCP/DNS,网络诊断，主机名映射
  • 配置方式
  • WEB网页配置（默认192.168.8.1）

硬件参数

  • 输入电压
  • 9～24V DC
  • 配置方式
  • WEB网页配置（默认192.168.8.1）

环境要求

  • 操作温度、湿度
  • -40~85℃ 5~95% RH
  • 储存温度、湿度
  • -40~120℃ 5~95% RH
