低功耗10M模块

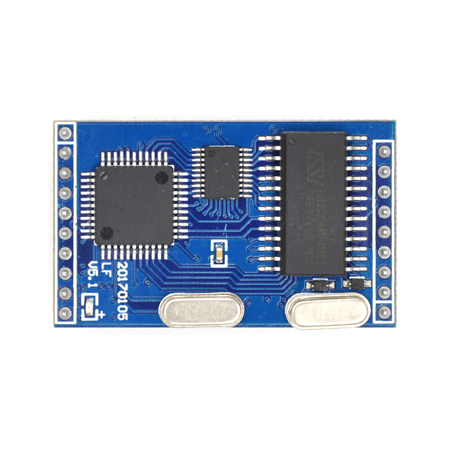

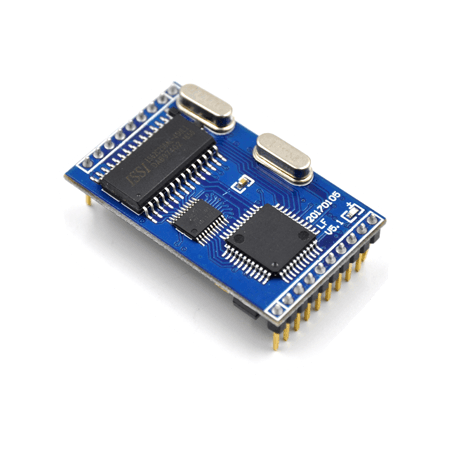

ZLSN2000

低功耗串口转以太网核心模块

  • ZLAN模块可将 RS-232 串口设备连接至以太网
  • 全双工、不间断、低成本服务器
  • 支持TCP服务器、TCP客户端、UDP模式
  • 支持虚拟串口、Web登录或使用VirCom进行配置

联系我们

下载资料

在线购买
  • 产品简介
  • 规格参数
  • 产品资料

概述

ZLSN2000是串口转以太网嵌入式模块，它为嵌入式系统、单片机接入基于TCP/IP的网络提供了快捷、稳定、经济的方法。不仅能够保证您的产品快速上市，并且为您的产品的稳定提供支撑。ZLSN2000的特点是具有30mA的低功耗，10M的以太网速度，5V的电压供电；有接近10年的稳定应用，产品稳定可靠。可提供无铅产品。如果需要支持Modbus TCP转RTU功能的请选择ZLSN2040模块。

ZLSN2000有2排单排针，分别为10针和9针，通过排针接插到用户电路板。其中就包含了和单片机接口的2根TTL型的串口线。其中提供了4根以太网网线接口，可连接网线。再给ZLSN2000提供5V的电源和GND即可实现串口和网口的双向转发。

在默认情况下ZLSN2000提供以太网透明传输功能。即串口数据透明转化为TCP协议的应用层数据，反之亦然。

ZLSN2000提供TCP服务器、TCP客户端、UDP、UDP组播4种工作模式，可依据用户的上位机软件/设备来确定。

特点

  • 通过内嵌Web服务器可配置其网络参数、串口参数、登录口令等。
  • Web服务器支持密码登录，以防止随意修改。
  • 支持跨网关：能够将串口服务器和任何Internet上有公网IP的主机连接。
  • 支持1200bps～460800bps（可定制1M或者1.5M波特率）。
  • 支持9位数据发送功能：第9位可以为无、奇校验、偶校验、1、0，五种方式方便在485通信中区分数据帧和地址帧。
  • ZLVirCom配置工具可在网络上自动寻找NETCOM设备联网服务器。
  • 支持虚拟串口。
  • 支持数据写保护，防止随意篡改。
  • 支持默认配置启动。
  • LINK引脚连接指示。
  • 硬件流控CTS/RTS。
  • 1KV网络浪涌保护。

产品规格

外形

  • 接口
  • 19针的双针排列
  • 尺寸
  • 43 × 26mm

通信界面

  • 以太网
  • 10M
  • 串口
  • TTL×1：RXD，TXD，GND，CTS，RTS

串口界面

  • 波特率
  • 1200~460800bps
  • 校验位
  • None, Even, Odd, Space, Mark
  • 数据位
  • 5～9
  • 流控
  • RTS/CTS，DSR/DTR，XON/XOFF，NONE

软件特性

  • 协议
  • ETHERNET、IP、TCP、UDP、HTTP、ARP、ICMP、DHCP、DNS
  • 通信方式
  • Socket、虚拟串口
  • 配置方式
  • ZLVirCOM工具、串口
  • 工作模式
  • TCP服务器, TCP客户端, UDP, UDP组播

电源要求

  • 电源
  • 5V DC，<30mA

工作环境

  • 工作温度，湿度
  • -40～85℃，5～95% RH
  • 储存温度，湿度
  • -60~125℃，5～95% RH
