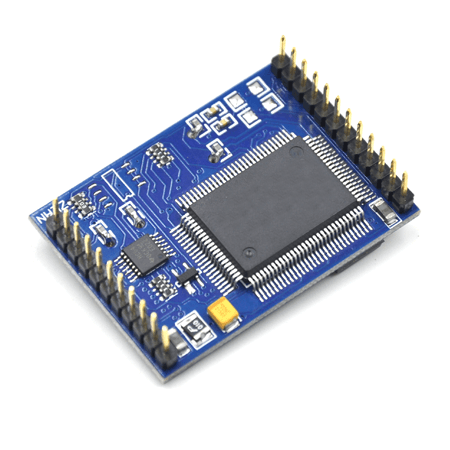

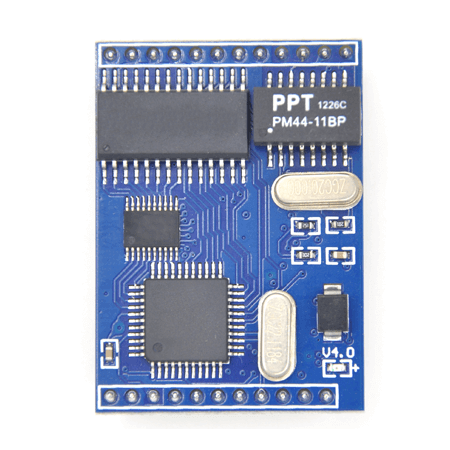

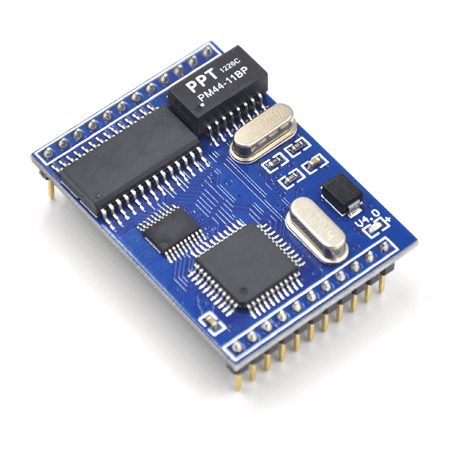

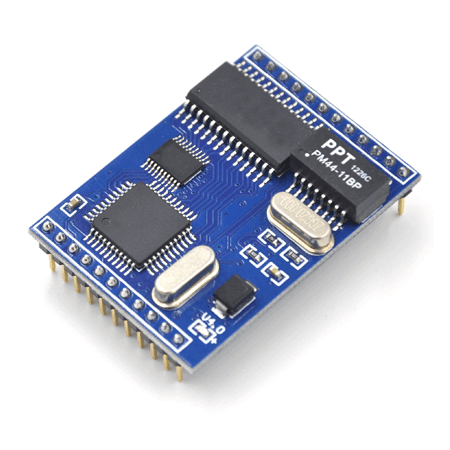

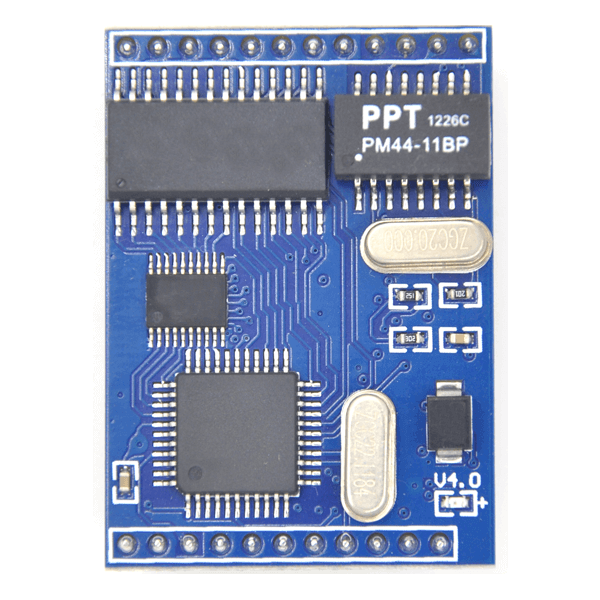

低功耗10M模块

ZLSN2001

低功耗带网络变压器串口转以太网核心模块

  • ZLAN模块可将 RS-232 串口设备连接至以太网
  • 全双工、不间断、低成本服务器
  • 支持TCP服务器、TCP客户端、UDP模式
  • 支持虚拟串口、Web登录或使用VirCom进行配置

联系我们

下载资料

在线购买
  • 产品简介
  • 规格参数
  • 产品资料

概述

ZLSN2001是23针的双排结构的模块，大小只有31.75 × 44.45mm，可集成到用户PCB电路上，只需要很少的扩展电路即可实现嵌入式设备联网。ZLAN模块具有全双工、不间断发送的功能（115200波特率下，双向不间断同时传输大批量数据而不丢失一字节），具有稳定的性能和适中的价格。用户只需要将其引脚和单片机串口相连接，则串口发送的数据立即发送到网络上，网络接收的数据也立即会通过串口发送给单片机。

特点

  • 通过内嵌Web服务器可配置其网络参数、串口参数、登录口令等。
  • Web服务器支持密码登录，以防止随意修改。
  • 支持跨网关：能够将串口服务器和任何Internet上有公网IP的主机连接。
  • 支持1200bps～460800bps（可定制1M或者1.5M波特率）。
  • 支持9位数据发送功能：第9位可以为无、奇校验、偶校验、1、0，五种方式方便在485通信中区分数据帧和地址帧。
  • ZLVirCom配置工具可在网络上自动寻找NETCOM设备联网服务器。
  • 支持虚拟串口。
  • 支持数据写保护，防止随意篡改。
  • 支持默认配置启动。
  • LINK引脚连接指示。
  • 硬件流控CTS/RTS。
  • 1KV网络浪涌保护。

产品规格

网络界面

  • 以太网
  • 10/100 Mbps
  • 保护
  • 内建2KV电磁隔离

串口界面

  • 界面
  • TTL电平串口
  • 串口数
  • 1
  • 校验位
  • None, Even, Odd, Space, Mark
  • 数据位
  • 5～9
  • 停止位
  • 1,2
  • 流控
  • RTS/CTS,DTR/DCR,XON/XOFF
  • 速率
  • 1200bps～460800bps（可定制1M或者1.5M波特率）

软件特性

  • 协议
  • TCP,HTTP,UDP,ICMP,ARP,IP,DNS,DHCP
  • 虚拟串口平台
  • Windows 98/2000/XP/WIN7/WIN8
  • 配置方式
  • Web浏览器、卓岚ZLVirCom、串口类AT命令

电器特性

  • 电压输入
  • DC5V，小于45mA

机械特性

  • 尺寸
  • 长×宽=4.3cm×2.6cm

工作环境

  • 工作温度，湿度
  • -40～85℃，5～95% RH
  • 储存温度，湿度
  • -40～85℃，5～95% RH
