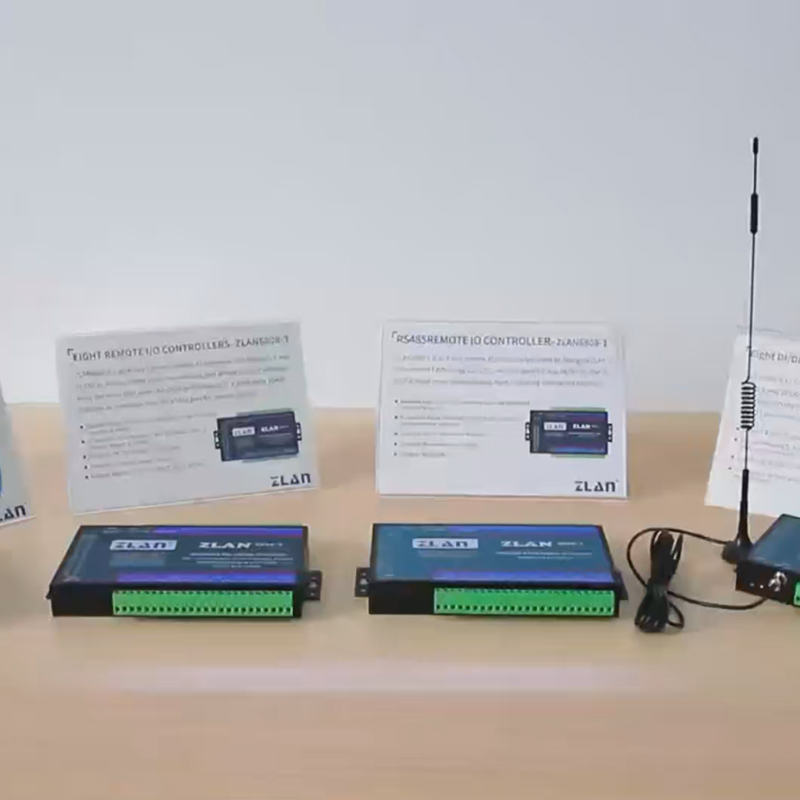

8路DI/DO/AI远程IO控制器

ZLAN6808

4G/RS485远程控制

  • 支持8路DI/DO/AI，可以远程控制或者本地控制
  • AI支持12位精度，数据经过严格调教，保证精度
  • 支持DI控制DO功能
  • 支持连接各类公有云
  • 支持Modbus TCP、Modbus RTU、MQTT、JSON、HTTP

联系我们

下载资料

在线购买
  • 产品简介
  • 规格参数
  • 产品资料

概述

ZLAN6808是上海卓岚信息科技有限公司推出的8路远程IO控制器，支持8路DI/DO/AI，即数字量输入、继电器输出、模拟量输入（含电压量、电流量）。同时支持串口服务器功能，在RS485接口上挂接第三方的RS485采集器、控制器，实现远程控制。

其中DI支持干节点和湿节点，带光耦隔离；DO为继电器输出，具有5A 250V AC或5A 30V DC的控制能力；AI输入中的前4路支持0～5V电压量输入，后4路支持4~20mA电流量输入。AI精度为12位。

ZLAN6808的通讯模式支持 4G、CAT1、RS485、以太网、LoRa、Zigbee、NB。对应的子型号分别如下：

支持型号 通讯介质 网口接口 支持协议 说明
ZLAN6808-8 4G CAT1/GPRS/RS485 4G CAT1 Modbus TCP/Modbus RTU/JSON/ MQTT 支持4G CAT1通讯或者2G通讯
ZLAN6808-1 RS485 无 Modbus RTU 仅支持 RS485
ZLAN6808-3 以太网TCP UDP/RS485 以太网 Modbus TCP/Modbus RTU/JSON/MQTT
ZLAN6808-7 LoRa/RS485 LoRa Modbus RTU
ZLAN6808-5 4G 7模全网通/RS485 4G 全网通 Modbus TCP/Modbus RTU/JSON/ MQTT
ZLAN6808-2 NB/RS485 NB-IoT Modbus TCP/Modbus RTU/JSON/MQTT
ZLAN6808-9 ZigBee/RS485 Zigbee Modbus RTU

ZLAN6808分为4种对外接口，如上图：

1. 485-IO：这是一个 RS485 接口，通过这个接口可以对 DI/DO/AI 进行读写和控制。通过它实现本地 RS485 控制，通信协议支持 Modbus RTU 协议。

2. 网络接口：这个接口是远程控制通讯方式可以为 4G CAT1、以太网、LoRa、NB-IoT、Zigbee 等，根据子型号的不同而不同，参考上表。其中6808-1不支持网络接口，只有本地RS485控制。

3. 485-4G：RS485接口，所有从网络接口过来的数据，都会发送到这个串口输出。反之，从这个接口接收的串口数据都会转发到网络上。即ZLAN6808除了远程IO控制功能还是支持串口服务器功能，可以在485-4G接口上接各种采集和控制设备。

4. DI/DO/AI：这个是外部控制接口，可以由485-IO和网络接口控制，但是不能通过485-4G控制。

特点

  • 支持8路DI/DO/AI，可以远程控制或者本地控制。
  • AI支持12位精度，数据经过严格调教，保证精度。
  • 同时支持串口服务器功能，实现通过网络控制外挂的第三方RS485设备。
  • 支持DI控制DO功能，使用一对ZLAN6808通过4G/LoRa等通讯方式对联后可以互相控制，使用方便。
  • 子型号支持4G/CAT1/RS485/以太网/LoRa/NB等多种通讯介质。
  • 支持Modbus TCP、Modbus RTU、MQTT、JSON、HTTP等多种通讯方式。
  • 支持连接各类公有云，支持通过JSON格式上发数据和JSON格式下发控制。
  • 丰富的指示灯：显示DI、DO状态，显示网络状态、数据流通讯状态等。
  • 提供通过RS485或者TCP/IP控制演示软件RemoteIO，可以演示对设备IO控制和AI数据采集。
  • 提供RemoteIO配置工具可以灵活配置从站地址、波特率等参数。
  • 可提供完整的RS485控制指令和Modbus RTU指令，方便工程师集成开发。
  • 可以一键恢复出厂设置，包括波特率、站地址、通讯模组的网络配置等。

产品规格

外形

  • 尺寸
  • L x W x H =9.2cm×19.7cm×2.5cm

串口参数

  • 485-IO波特率
  • 默认波特率为115200bps，通过RemoteIO软件或指令修改
  • 485-4G波特率
  • 除了ZLAN6808-7为9600bps外，其它子型号都是115200bps
  • 校验位
  • NONE，485-4G支持奇偶校验
  • 数据位
  • 8位，485-4G支持8和7位。
  • 停止位
  • 1位

软件

  • 网络协议
  • Modbus TCP/MQTT/JSON/HTTP
  • RS485 协议
  • Modbus RTU

AI输入形式

  • 电流输入
  • 4~20mA
  • 电压输入
  • 0~5V，0~10V（需要定制）
  • 电阻输入
  • 0~10K，电阻型的温湿度传感器等（需要定制）

功耗

  • 运行稳定状态
  • 30mA @12V
  • 4G拨号状态
  • 60mA@12V
  • DO继电器闭合、DI输入闭合
  • 300mA@12V

6808-8（4G CAT1）参数

  • 传输速率
  • LTE：Max 10Mbps（下行）/Max 5 Mbps（上行）GPRS：85.6Kbps（下行）/Max85.6Kbps（上行）
  • SIM卡
  • 电压：3V，1.8V；大小：大卡（小卡可以购买卡套使用）
  • 天线接口
  • 50Ω/SMA胶棒天线或吸盘天线可选

6808-3（以太网）参数

  • 以太网
  • 可连接10/100M自适应以太网

6808-7（LoRa）版本参数

  • 响应速度
  • 9600bps默认无线配置情况下收发1个字节数据需要70毫秒
  • 传输距离
  • 室外无遮挡6km~8km，室内穿越约5个楼板
  • 频率范围
  • 410MHz~525MHz
  • 无线信道
  • 115个
  • 接收灵敏度
  • -140dbm
  • 发射功率
  • 20dbm
  • 调制方式
  • LoRa™专利调制技术
  • 天线连接
  • 外接SMA公头天线，吸盘天线1米；工作频率：490MHz

工作环境

  • 工作温度，湿度
  • -40~85℃，5～95% RH
  • 储存温度，湿度
  • -45~165℃，5～95% RH
