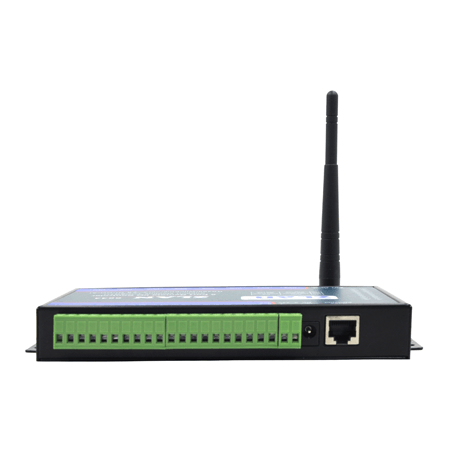

Wifi/以太网型8路IO控制模块

ZLAN6844

8路网口IO控制模块

  • 各种型号可以分别支持RS485、以太网、Wifi和P2P方式通信。
  • 支持8路继电器输出、8路数字量输入、4路电压量、4路电流量采集。
  • 宽电压9V~24V输入。
  • 产品简介
  • 规格参数
  • 产品资料

概述

ZLAN6842、ZLAN6802、ZLAN6844是继ZLAN6042之后上海卓岚信息科技有限公司推出的8路远程IO控制器。其控制的路数从6042 的4路扩展到8路,含有8路DI、8路DO,8路AI输入。其中DI支持干节点和湿节点,带光耦隔离;DO为继电器输出,具有5A 250VAC或5A 30VDC的控制能力;AI输入中的前4路支持0~5V电压量输入,后4路支持4~20mA电流量输入,精度10位。ZLAN6842、ZLAN6802、ZLAN6844分别支持以太网、RS485、Wifi这3种形式的通信方式。

ZLAN6842:这是一款使用以太网进行控制的IO控制器,通常采用的通信协议为Modbus TCP协议,此时模块的转化协议选择为Modbus TCP转RTU,DI、DO、AI分别对应不同的寄存器。如果希望通过Modbus RTU协议进行控制也是可以的,此时将模块的转化协议设置为“无”,通过TCP发送Modbus RTU协议即可进行控制。该款产品可以方便、可靠的通过以太网对开关量进行采集、对继电器进行控制、对传感器进行采集。

ZLAN6802:这是一款使用RS485总线进行控制的IO控制器。和ZLAN6842相比,它只支持Modbus RTU协议,但是它成本低,适合通过RS485总线进行控制继电器、采集开关量和模拟量。默认波特率为9600bps,波特率也可以设置。

ZLAN6844:6844和6842相比增加WIFI接口,这样可以省去了网线连接的麻烦。同时它也具有以太网接口。WIFI可以作为AP也可以作为STA方式连接路由器。

ZLAN6844N:和6844相比,此款产品增加了P2P功能。也就是可以借助卓岚的P2P技术,在任何地方都可以通过ZLVircom或者手机P2P软件实现对远程继电器的控制、开关量采集、模拟量采集。

特点

  • 路数字量输入,同时兼容无源开关量(干节点)、有源电平(湿节点)。
  • 路模拟量输入,包括:电流输入:如4~20mA、电压输入:如0~5V,0~10V、电阻:如0~10k或电阻型的温湿度传感器等
  • 路数字量输出,输出类型为继电器输出(5A@AC250V/DC30V)
  • 以太网、Wifi接口的产品支持网络搜索、配置。配备Windows虚拟串口&设备管理工具ZLVircom,支持虚拟串口,并可以一键式搜索,修改参数。
  • 8路开关量输入状态和8路开关量输出状态都有独立指示灯显示,可以通过指示灯立即了解开关的输入输出状态。
  • 提供通过RS485或者TCP/IP控制演示软件RemoteIO,可以演示对设备IO控制和AI数据采集。
  • 可提供完整的RS485控制指令和Modbus TCP指令,方便工程师集成开发。

产品规格

外形

  • 尺寸
  • 长×宽×高=19.8cm×9.5cm×2.6cm

串口参数

  • 波特率
  • 1200~115200(默认9600bps)
  • 校验位
  • NONE 校验
  • 数据位
  • 8位
  • 停止位
  • 1

软件

  • 上层协议
  • MODBUS TCP/ MODBUS RTU
  • 底层通讯
  • 以太网,RS485

AI输入形式

  • 电流输入
  • 4~20mA
  • 电压输入
  • 0~5V,0~10V
  • 电阻输入
  • 0~10K,电阻型的温湿度传感器等

功耗

  • 功耗
  • <220mA @24V

工作环境

  • 工作温度,湿度
  • -40~85℃,5~95% RH
  • 储存温度,湿度
  • -45~165℃,5~95% RH
