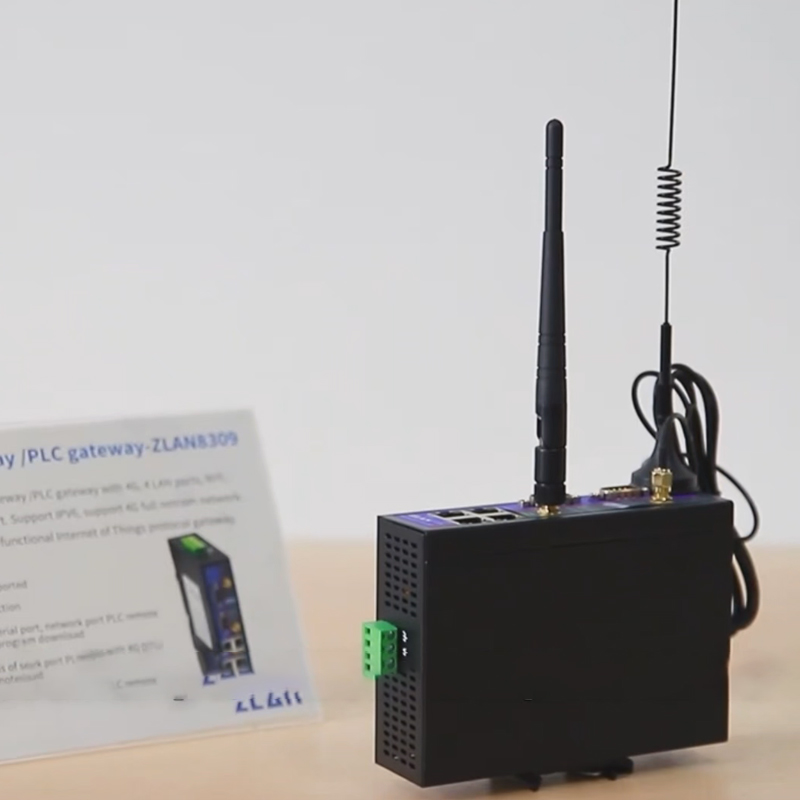

ZLAN8309

BACnet网关/PLC网关

联系我们

下载资料
  • 产品简介
  • 规格参数
  • 产品资料

概述

ZLAN8309系列是上海卓岚新推出的一款功能强大的物联网网关，该系列不仅具有数据采集、Modbus网关、BACnet网关、MQTT网关、RS485转JSON以及路由等多重功能，还提供了多种子型号以满足不同应用场景的需求。

8309产品子型号如下：

子型号

功能

串口路数

移动网络

特殊协议

ZLAN8309

WiFi/Eth/CAT1 4G 二串口服务器/带路由器功能

2

CAT1 4G

/

ZLAN8309-4G

Wifi/Eth/全网通4G/二串口服务器/路由器

2

全网通4G

/

ZLAN8309-5G

Eth/5G/二串口服务器/路由器

2

5G Red Cap

/

ZLAN8309-R

Wifi/Eth/CAT1 4G/路由器

/

CAT1 4G

/

ZLAN8309-R4G

Wifi/Eth/全网通4G/路由器

/

全网通4G

/

ZLAN8309-R5G

Eth/5G Red Cap/路由器

/

5G Red Cap

/

ZLAN8309-B

BACnet网关(推荐8309S-B)

1

/

BACnet

ZLAN8309:具备4个以太网口和2个（RS232）RS485/422串口。同时支持WiFi以及CAT1 4G通讯。8309-2的2路串口（PORT）可以使用同一个IP地址，不同的串口通过端口区分；也可以使用不同的IP地址。每个串口对应的参数可以独立设置。8309同时还兼具路由功能，可实现网络数据的灵活转发和管理，满足多样化网络需求。

ZLAN8309-4G：跟8309一样也具备4个以太网口和2个（RS232）RS485/422串口以及支持WiFi和4G 模式，同时还兼具路由功能可实现网络数据的灵活转发和管理，区别在于-4G版本支持全网通4G模式。

ZLAN8309-5G：支持串口服务器以及路由器功能，最大的亮点在于其内部搭载了先进的5G Red Cap模块。此模块支持5G独立组网（SA）模式，兼容4G网络制式。5G不仅提供了更高的可靠性，确保了数据传输的稳定性和准确性，还极大地降低了时延，使得用户能够享受到更加流畅的数据交互体验。此外，中高速的数据传输速率也是设备的一大亮点，它为用户提供了更加快速的数据传输服务，满足了现代应用对于高效数据传输的迫切需求。

ZLAN8309-R：集成WiFi、网口与CAT1 4G 的路由器，适用于移动或远程网络环境。通过这款设备，用户可以便捷地在各种网络条件下实现数据采集与远程传输，有效提升了系统的灵活性和可靠性，满足不同场景的数据通讯需求。

ZLAN8309-R4G：集成WiFi、网口与全网通4G的路由器，适用于对4G网速要求较高的移动或远程网络环境。

ZLAN8309-R5G：集成网口与5G Red Cap 的路由器，适用于对时延，稳定性等要求更高的移动或远程网络环境。

ZLAN8309-B：推荐采购型号为ZLAN8309S-B。

ZLAN8309系列支持 9～24V 宽电压，端子式电源接入，带外壳接地线。

产品规格

外形

  • 接口
  • 网口：RJ45、485/422：接线端子、232：DB9
  • 电源
  • 接线端子方式
  • 尺寸
  • 长×宽×高=150mm×105mm×41mm（外壳尺寸，不包括接口）
  • 天线
  • WIFI天线*1、4G天线*1。接口:50Ω/SMA公头 -5G/-R5G:5G天线*2。接口:50Ω/SMA公头
  • SIM卡
  • 电压：3V，1.8V；大小：大卡（小卡可以购买卡套使用）

CPU参数

  • 参数
  • 主频580M、RAM:64M、FLASH:64M

无线参数

  • 网络制式

  • *8309/R：4G CAT1支持3种模式：
    B1/B3/B5/B8@FDD LTE
    B34/B38/B39/B40/B41@TDD-LTE
    900/1800MHz@GSM
    包含有联通4G，2G，移动4G，2G以及电信4G网络。
    *8309-4G/R4G:全网通支持7种模式：
    B1/B3/B5/B8@FDD LTE
    B34/B38/B39/B40/B41@TDD-LTE
    B1/B8 @WCDMA
    B34/B39@TD-SCDMA
    BC0@CDMA2000 1X/EVDO
    B3/B8@GSM
    包含有中国联通4G，3G，2G，中国移动4G，3G，2G以及中国电信4G，3G，2G网络。
    *8309-5G/R5G：5G Red Cap支持3种模式：
    5G NR:N1\N3*\N5\N8\N28\N41\N77\N78\N79
    4G LTE:LTE-FDD:B1,B3,B5,B8
    LTE-TDD:B34,B38,B39,B40,B41
  • 传输速率
  • *8309/R：LTE：Max 10Mbps（下行）/Max 5 Mbps（上行） GPRS：85.6Kbps（下行）/Max85.6Kbps（上行）
    *8309-4G/R4G：LTE-FDD：Max 150Mbps（下行）/Max 50 Mbps（上行）
    LTE-TDD：Max130Mbps（下行）/Max 30 Mbps（上行）
    WCDMA：384Kbps（下行）/Max384Kbps（上行）
    TD-SCDMA：Max 4.2Mbps（下行）/Max 2.2 Mbps（上行）
    EDGE：296Kbps（下行）/Max236.8Kbps（上行）
    GPRS：107Kbps（下行）/Max85.6Kbps（上行）
    *8309-5G/R5G（理论值）：
    5G RedCap：UL/DL,120Mbps/226Mbps
    4G LTE：UL/DL,90Mbps/190Mbps
  • WIFI参数
  • 传输速率：300 Mbps Max 无线标准：802.11 b/g/n 频率范围：2.412GHz-2.484GHz

串口参数

  • 波特率
  • 8309/-4G/-5G:300~921600bps
  • 数据位
  • 7～8位
  • 验位
  • 无, 奇校验, 偶校验, 标记, 空格

软件

  • 协议
  • ETHERNET、IP、TCP、UDP、HTTP、ARP、ICMP、DHCP、DNS
  • 配置方式
  • ZLVirCOM工具、WEB
  • 转化协议
  • Modbus TCP、MQTT、JSON、HTTP、BACnet(ZLAN8309-B)
  • Modbus网关
  • 支持多主机模式、存储型模式、预先配置表（ZLMB）模式
  • 通信方式
  • TCP/IP直接通讯、虚拟串口方式

工作模式

  • TCP服务器, TCP客户端（同时TCP服务端也共存）, UDP, UDP组播

电源要求

  • 电源
  • 9～24V DC，200ma@12V

二次开发

  • 开发平台
  • Linux环境
  • 开发语言
  • C语言

环境要求

  • 操作温度
  • -40~85℃
