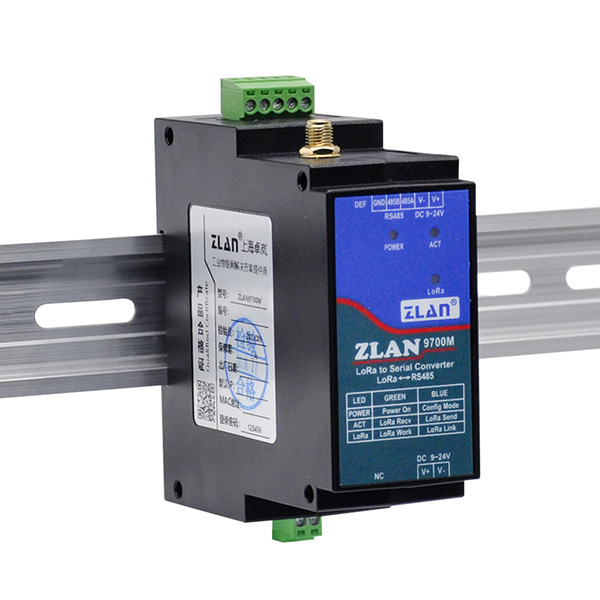

导轨型LoRa无线数传设备

ZLAN9700M

导轨型LoRa无线数传设备

  • -140dBm的接收灵敏度
  • +20dBm的输出功率
  • 远距离通讯、低功耗和抗干扰能力
  • 外观精致，采用高温阻燃外壳

联系我们

下载资料

在线购买
  • 产品简介
  • 规格参数
  • 产品资料

概述

上海卓岚推出全新导轨型LoRa产品——ZLAN9707M和ZLAN9700M，完美融合卓越性能与紧凑设计！这两款产品分别延续了ZLAN9743和ZLAN9700的功能优势，采用SEMTECH的LoRa利调制技术和SX1278芯片，实现-140dBm的接收灵敏度和+20dBm的输出功率，理论最大户外视距通讯距离可达8km。产品特点包括远距离通讯、低功耗和抗干扰能力，适用于各种小数据远距离传输场景。

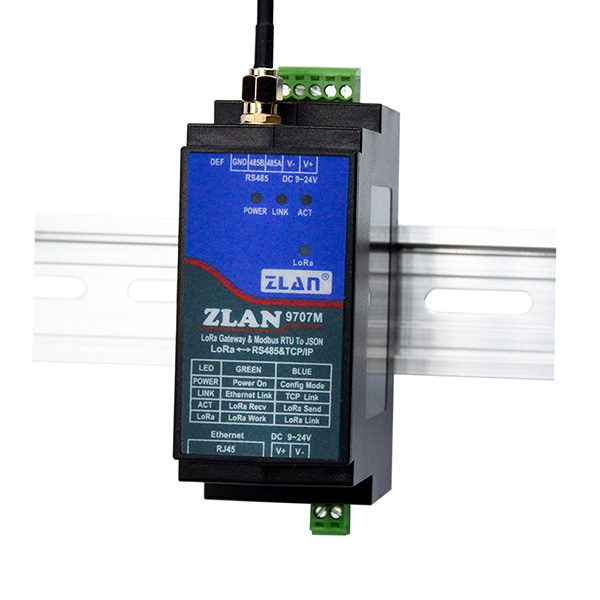

ZLAN9707M和ZLAN9700M以导轨型设计展现，外观精致，采用高温阻燃外壳，轻松适应工业环境的安装需求。这两款产品将LoRa技术与RS485以及以太网（TCP/IP）完美结合，实现了多样化的通讯接口选择。其中，ZLAN9707M支持以太网（TCP/IP）/RS485转LoRa功能，而ZLAN9700M则实现了RS485转LoRa的便捷转换。

上海卓岚的LoRa产品系列无需入网月租费，性价比高，在远距离无线通讯领域脱颖而出。

特点

  • 可以配置为TCP服务器、TCP客户端、UDP等模式。
  • 配备 Windows 虚拟串口&设备管理工具 ZLVircom，支持虚拟串口。
  • 支持Modbus TCP转Modbus RTU模式采集数据。
  • 支持Modbus RTU和645协议设备自动采集数据，并以JSON格式+MQTT协议上发服务器。
  • LED指示灯分别指示数据流方向、LoRa通讯状态、设备运行状态，直观反应设备状态。

产品规格

性能参数

  • 工作电压
  • DC9~24V
  • 工作电流
  • 9700M：80mA@12V    9707M：100mA@12V
  • 环境温度
  • -40℃~85℃
  • 环境湿度
  • < 95%RH
  • 响应速度
  • 9600bps默认无线配置情况下收发1个字节数据需要70毫秒

无线通讯

  • 传输距离
  • 室外无遮挡6km~8km，室内穿越约5个楼板
  • 频率范围
  • 410MHz~525MHz
  • 无线信道
  • 115个
  • 接收灵敏度
  • -140dbm
  • 发射功率
  • 20dbm
  • 调制方式
  • LoRa™专利调制技术
  • 天线连接
  • 外接SMA,母头天线，吸盘天线1米；工作频率： 490MHz

串口参数

  • 串口参数
  • 波特率：1200~115200bps；校验位：None, Even, Odd；数据8；停止位1
  • 以太网协议
  • （仅9707M支持TCP/IP协议）ETHERNET、IP、TCP、
    UDP、HTTP、ARP、ICMP、DHCP、DNS

外形

  • 接口
  • 485/422：接线端子； 232： DB9
  • 电源
  • 内正外负，标准电源插座
  • 尺寸
  • L x W x H =9.4cm×6.5cm×2.5cm
