单片机TCP/IP学习板



一、介绍

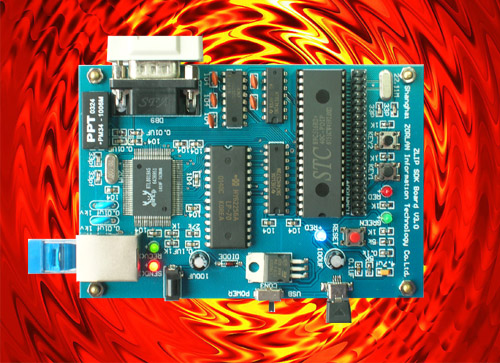

如果你已经掌握了51单片机技术，你是否希望利用学习51单片机TCP/IP和51单片机uc/os-II更上一层楼呢？如果你是嵌入式系统的爱好者，你一定对于用PC机能够通过网络、Internet控制远处自己设计的设备激动不已！并对于掌握单片机上网技术充满期待！ZLIP——51单片机上网学习板能够满足您的这些要求！该学习板是集成的“51单片机+RTL8019”开发板，采用新的ZLIP增值版V1.0作为嵌入式TCP/IP内核；同时也可以作为uc/os-II学习板，内部提供了我们原创的ucosII移植到KeilC小模式下源代码和文档。察看《ZLIP增值版用户手册目录》。在线咨询

二、优势

1。自主知识产权的单片机TCP/IP协议栈：目前市面上的51单片机TCP/IP开发板基本使用开源代码或ZLIP0.2，某些只是仿冒我们的ZLIP0.2版开发板，并不能够提供很好的技术服务。

2。使用ZLIP增值版V1.0：卓岚公司对ZLIP0.2进行了2年多的改进推出了ZLIP增值版V1.0，提供了商业级的稳定性和易用性。选择单片机上网技术关键选单片机TCP/IP内核，这对于后期的开发和产品的稳定都至关重要！

3。支持BSD socket的socket, sendto, recvfro, connect, bind, listen, accept, send, recv, closesocket, shutdown, getpeername, getsockname, htonl, htons, ntohl, ntohs, inet_addr,inet_ntoa,ioctlsocket,setsockopt, getsockopt,select共23个接口函数。

4。支持在uc/os-II操作系统下多任务运行数据收发，真正实现了单片机TCP/IP和OS在51单片机开发板上的同时运行。

5。ZLWeb——嵌入式WebServer：自主研发的嵌入式web服务器，提供CGI、动态标签API接口，可方便地编写基于HTTP的远程控制和数据采集程序。

6。提供93个测试例程、95页的开发板说明文档：方便用户参考例子快速学习ZLIP编程。

7。提供自主开发的SocketDlgTest和ZLFsCreate程序：这些程序都是ZLIP开发套件的辅助测试工具，都是同ZLIP增值版V1.0一起首次发布。

三、演示

PING开发板：

开发板和SocketDlgTest程序、串口通信：

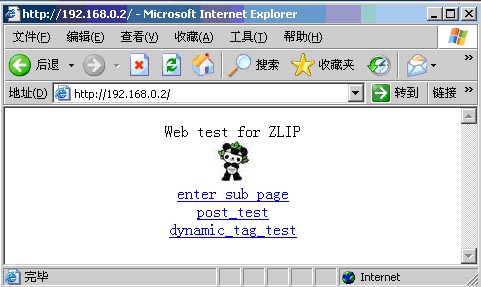

打开开发板上的网页：



三、硬件

1。64K程序空间和32K外部数据空间。

2。可通过串口在线下载，无须编程器。

3。可通过PC机USB口供电或通过电源变压器供电，用户可根据需要灵活选择。

4。40针并口扩展接口，方便用户和其它电路板连接。

四、软件

采用ZLIP增值版V1.0作为单片机TCP/IP内核。实现TCP、UDP、ICMP、ARP协议，ZLWeb实现了HTTP协议，支持多TCP连接、多UDP连接同时运行，支持BSD socket完全集，支持在uc/os-II操作系统，支持类似MFC的回调机制。

五、开发套件内容

精心设计的外包装，防止运输过程中的损坏：

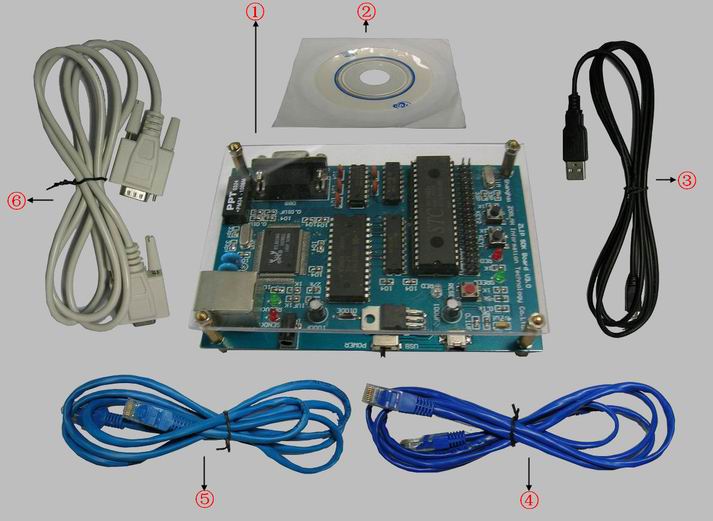

提供尽可能多的配件（包括直连网线和交叉网线）：

1。开发板

2。ZLIP增值版光盘

3。USB线

4。对连网线

5。普通网线

6。串口线

六、资料

增值版开发套件提供ZLIP增值版资料：ZLIP增值版V1.0、《ZLIP增值版用户手册》（95页）、SocketDlgTest调试工具、ZLFsCreate文件系统构造程序、ZLWeb嵌入式服务器。此外还提供普通版的资料：

1。开发板硬件原理图。

2。ZLIP源代码。

3。ucosII移植到KeilC小模式下（原创）。

3。SocketTest源代码：为了方便用户使用VC++编写PC机上和开发板通信的程序，特提供实现UDP、TCP客户、TCP服务器的SocketTest程序，让用户快速熟悉Windows的网络编程。

4。开发板测试程序：IO端口测试、串口测试、RAM测试 、8019寄存器读测试 、8019寄存器读写测试、ARP数据包发送程序。

5。《完整版RTL8019AS数据文档及参考原理图》、《TCP/IP在51单片机上的实现特点和方法》（原创）、《ANSIC程序到KeilC51的移植心得》（原创）、《ucosII移植到KeilC小模式下》文档及源代码（原创）

6。应用例程：“分包式串口转以太网”源程序、“网络步进电机控制”源程序、“中断式串口转以太网”源程序，“简单的WebServer”源程序。

7。烧录工具、串口工具。

七、FQA

1。你的开发板网络传送速率是多少？

答：TCP发送和接收速度为：39KB/s和25KB/s；UDP发送和接收速度为：66KB/s和42KB/s。这是在晶振为22.1148MHz的时候测得的，实际支持的晶振达80MHz，所以速度还会提高近4倍。

2。你的开发板网络能够跨网关吗？

答：只要对方计算机具有外网IP地址就可以，TCP、UDP都可以跨网关。

3。你的开发板有优惠政策吗？

答：卓岚公司主要面向企业用户，如果是学生用户的话，本着推广ZLIP技术的考虑，学生用户只要凭学生证（将学生证传真或者Email给我们）可以享受一定的优惠。

4。你们有什么保密协议之类的东西吗？

答：我们提供商业版和学习版两个版本的ZLIP增值版V1.0，商业版允许用户用于营利为目的，有保密协议；学习版只用于学生学习，不能够用于以营利为目的，遵守《著作权法》、《计算机软件保护条例》，不另付协议。ZLIP增值版V1.0是中国软件版权注册软件，有专门的法律顾问。

八、版本与价格

我们提供5个版本：普通版、优惠版、增值版、串口服务器版、商业版

	学习版				商业版
	普通版	优惠版	增值版	串口服务器版
型号	ZLSDK-100	ZLSDK-200	ZLSDK-300	ZLSDK-400	SDK-800
内容	ZLIP0.2	ZLIP增值版V1.0	ZLIP增值版V1.0+ZLWeb控制模块	ZLIP增值版V1.0+串口服务器代码	ZLIP增值版V1.0+串口服务器代码
优惠	无	凭学生证优惠	无	无	无
技术支持	无	《用户手册》中涉及的技术出现不明、有误时的咨询	《用户手册》中涉及的技术出现不明、有误时的咨询	《用户手册》中涉及的技术出现不明、有误时的咨询	有
用户	主要用于对ZLIP、嵌入式联网技术的学习，面向高校学生的毕业设计、科研项目的开发等。				面向企业用户，可将其直接集成到最终产品中
价格
定制服务	无				根据用户需要可定制ZLIP，减少代码和内存
使用范围	不可以将ZLIP集成到以营利为目的的产品中				可以将ZLIP集成到以营利为目的的产品中
授权协议	保留《著作权法》、《计算机软件保护条例》规定的所有权利				根据额外授权协议，用户获得在一定范围内将ZLIP集成到以营利为目的的产品中的权利



九、购买方法

可以通过如下方式购买我们的开发板：

1。电话或在线咨询——银行汇款——快递——确认。
2。通过：淘宝网ZLIP增值版学习版专栏。

声明：上海卓岚信息科技有限公司是正规的公司，信义可靠，卓岚秉承一心为客户服务的作风,为您提供更专业的产品,提供更优质的服务，可以保证用户购买的开发板的质量。
