开发环境建立后,将“\代码\UseZLIP\ZLWeb\UseZLWebLib.hex”下载到开发板中。在IE浏览器中打开http://192.168.0.2,网页如下:
![](pic/zlweb_index.jpg)

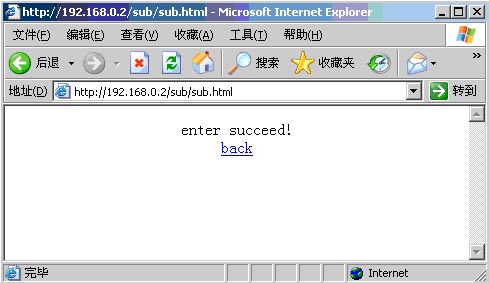

点击enter_sub_page,打开子目录下的网页:
![](pic/zl_web_enter.jpg)

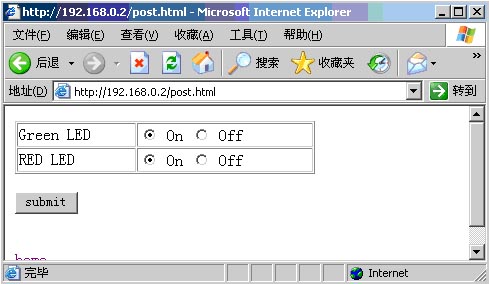

点击back返回主业,进入post_test子页面对CGI远程控制功能进行测试:
![](pic/zl_web_post.jpg)

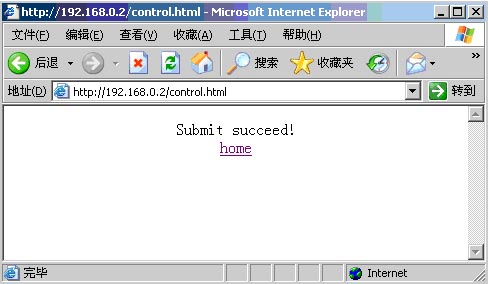

Green LED和RED LED都选择On,点击submit,浏览器显示反馈页面:
![](pic/zl_web_giveback.jpg)
同时可以看到开发板LED1和LED2亮起,实现了远程控制。点击home,返回主页面。
接下来对Dynamic标签远程数据采集功能进行演示。将开发板的Key1、Key2都按下的同时进入dynamic_tag_test子页面。可以看到如下页面:
![](pic/zl_web_keypress.jpg)

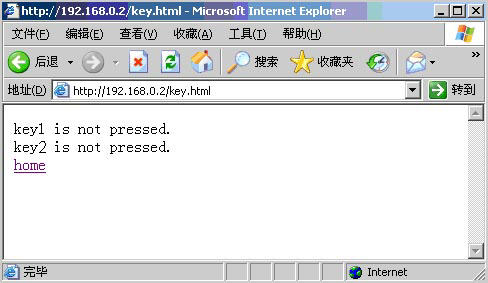

按home返回,这次在没有按下Key1、Key2的情况下进入dynamic_tag_test子页面:
![](pic/zl_web_notkeypress.jpg)
可见网页可以显示键盘的当前状态,实现了远程数据采集。
