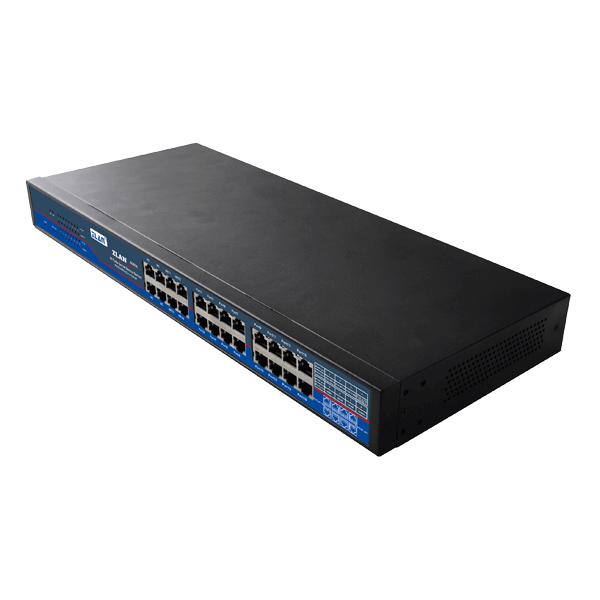

十六串口服务器

ZLAN5G40A

机架式16串口RS232/485/422和TCP/IP之间协议转化器

  • 19英寸标准1U机架结构设计
  • 16个串口都支持RS232、RS485、RS422三种串口
  • 支持4个网口的网络交换机功能，可当交换机使用
  • 220V AC供电
  • 上海卓岚专利产品。专利号ZL 2014 2 0108890.3

联系我们

下载资料

在线购买
  • 产品简介
  • 规格参数
  • 产品资料

概述

ZLAN5G40A串口服务器是上海卓岚信息科技有限公司开发的一款机架式16串口RS232/485/422和TCP/IP之间协议转化器。ZLAN5G40A支持16个RS232串口、16个RS485、RS422串口，且RS232支持流控。通过一根网线连接到ZLAN5G40A，实现16个串口同时全双工工作，每一个串口的功能和单串口服务器ZLAN2100/3100相同。每路串口可作为TCP服务器、TCP客户端、UDP、UDP组播。ZLAN5G40A是多串口联网的理想选择。

ZLAN5G40A是具有Modbus TCP转Modbus RTU功能的16串口Modbus网关。作为Modbus网关时，每个串口的TCP端口都可以配置为502端口，无需修改现有Modbus上位机软件的端口。

ZLAN5G40A-8、ZLAN5G40A-8是机架式8串口服务器，外形和ZLAN5G40A相同。可提供白色和黑色两种颜色的外壳。

特点

  • 16个串口都支持RS232、RS485、RS422三种串口（RS422需要通过跳线设置），串口为RJ45形式，RS232支持硬件流控。使用RS232时，可提供RJ45转DB9（公头）转接线配件。
  • 16个串口可独立全双工工作，互不干扰，可配置为不同的波特率。
  • 支持4个网口的网络交换机功能，同时可当交换机使用。
  • 丰富的指示灯，每个串口有独立的TCP连接指示灯和数据活动指示灯。
  • 支持通过网线供电——POE供电（需要定制）。
  • 220V AC供电。
  • 19英寸标准1U机架结构设计，方便安装，带机架安装配件。

产品规格

网络界面

  • 以太网
  • 4个10M/100M，交换机结构，任意连接一个即可
  • 保护
  • 内建2KV电磁隔离

串口界面

  • 界面
  • RS232、RS485、RS422（需跳线设置）
  • 串口数
  • 16
  • 校验位
  • None, Even, Odd, Space, Mark
  • 数据位
  • 5～9
  • 停止位
  • 1,2
  • 流控
  • RTS/CTS, DTR/DCR, XON/XOFF
  • 速率
  • 1200bps～460800bps

软件特性

  • 协议
  • TCP,HTTP,UDP,ICMP,ARP,IP,DNS,DHCP
  • 虚拟串口平台
  • Windows 98/2000/XP/WIN7/WIN8
  • 配置方式
  • Web浏览器、卓岚ZLVirCom、串口类AT命令

电器特性

  • 电压输入
  • 220V AC，9W

机械特性

  • 外壳材料
  • 抗电磁材料SECC钢板
  • 尺寸
  • 19英寸标准1U机架长×宽×高=48cm×18cm×4.4cm

工作环境

  • 工作温度，湿度
  • -45～85℃，5～95% RH
  • 储存温度，湿度
  • -65～135℃，5～95% RH
