八串口服务器

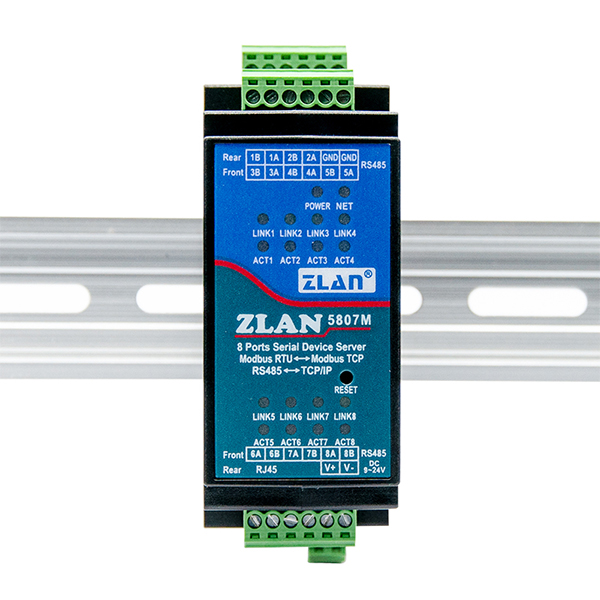

ZLAN5807M

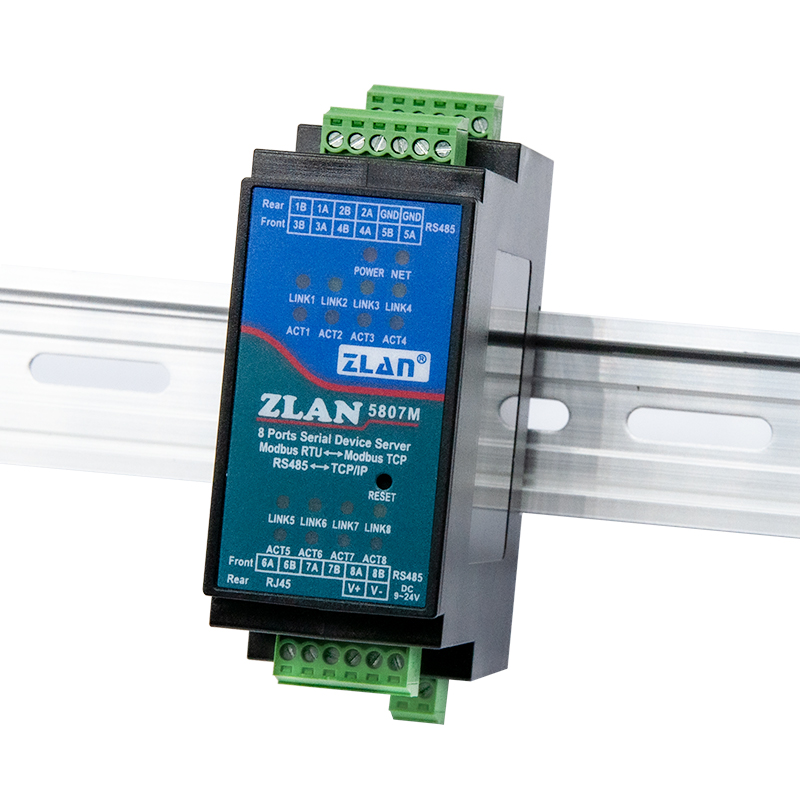

导轨型8串口服务器

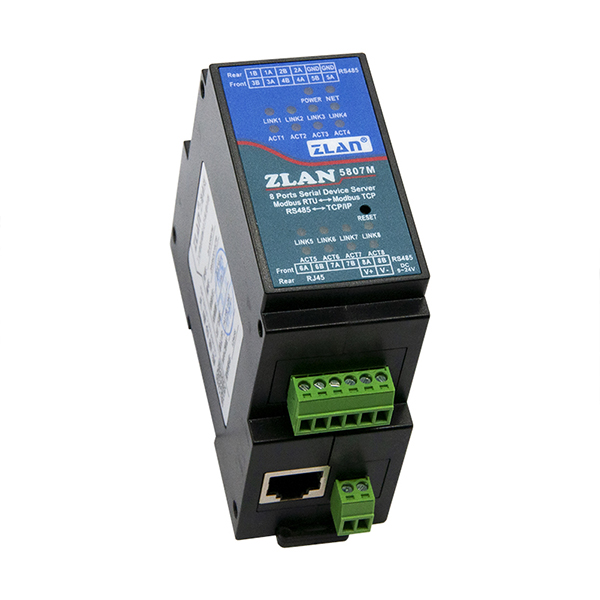

  • 导轨型设计:适合工业领域机柜内部安装。
  • 体积小巧:相对于普通的串口服务器,宽度较小,不占空间。
  • 具有复位按钮:方便复位参数,在JSON格式错误时的恢复。
  • 支持Modbus网关功能、JSON网关、MQTT网关功能。
  • 端子式供电,9~24V宽电压输入,具备反接反电源保护。
  • 5.端子式RS485接口,支持32台从设备,波特率支持300~921.6kbps。
  • 产品简介
  • 规格参数
  • 产品资料

概述

ZLAN5807M是一款专门为工业环境设计的高集成度、多功能8串口RS485设备数据采集器/物联网网关,兼具串口服务器、Modbus网关、MQTT网关、RS485转JSON等多种功能于一体。

它具有8个RS485接口和一个以太网接口,采用导轨型安装方式,安装方便。ZLAN5807M采用接线端子式电源接入,9~24V宽电压输入。

ZLAN5807M采用了高温阻燃合金塑料外壳,和普通塑料外壳相比具有耐高温特性,实测110℃环境下不变形;具有阻燃特性,实测离开火源立即熄灭,不会助燃,可以满足工业现场防火要求。

工业级导轨式8串口服务器四路RS485转以太网Modbus网关MQTT卓岚

ZLAN5807M具有工业级高低温工作温度范围,通过静电、群脉冲、浪涌等EMC测试。工作稳定可靠。

当作为普通串口服务器使用时,将5807M的网口连接到以太网中,上位机软件可以采用TCP/UDP透传方式或者虚拟串口方式将数据发送到5807M的RS485接口上;RS485接口上收到的数据也会传输到TCP端的软件上。虚拟串口方式下,连接虚拟串口的串口软件无需修改,只需要打开ZLVircom虚拟的串口即可使用。

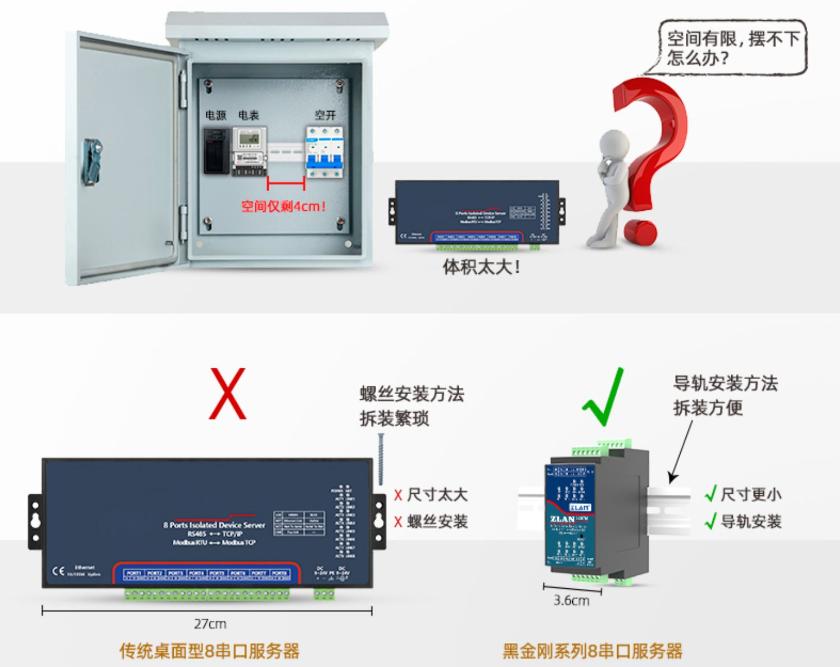

和传统桌面式8串口服务器相比,宽度减少为原来的1/6左右,体积小巧。小体积、高集成度给安装带来了方便,是本款产品的一大亮点!

工业级导轨式8串口服务器四路RS485转以太网Modbus网关MQTT卓岚

当作为Modbus网关使用时,5807M支持Modbus TCP转Modbus RTU,从而实现上位机使用Modbus TCP协议对RS485的Modbus RTU设备的数据采集。相反的如果RS485端作为主站也可以使用。5807M支持较为高级的Modbus网关功能,包括可配置Modus网关ZLMB、存储型Modbus网关等,完全满足Modbus网关的各类配置和用法。其支持的多主机功能可以让多个计算机主站同时访问一个RS485从设备。 当作为MQTT网关使用时,设备可以以透传方式将串口数据采用MQTT协议上传MQTT服务器,支持的服务器包括百度云MQTT、阿里云MQTT、中国移动OneNet平台等。支持将采集的Modbus RTU或非标串口数据解析为JSON格式封装在MQTT数据包中上传。 支持JSON格式上传采集的数据,数据自动采集。采集数据支持Modbus RTU,645仪表97版本、645仪表07版本、各类非标RS485协议、Modbus TCP等。可以用户自主用ZLVircom配置上传的数据格式和JSON关键词。上传时可以支持MQTT协议、HTTP POST协议、HTTP GET协议、透明传输协议、各类非标网络协议。ZLAN5807M具有复位按钮,方便在JSON格式错误的时候复位参数。 支持边缘计算功能,包括:数据超限报警、数据平移缩放、数据变化上传、设备离线报警、设备自主采集、设备自动连接等功能。此功能一般和JSON功能配合使用。 另外ZLAN5807MN型号支持P2P方式联网,无需通过服务器中转,通过ID来连接设备。

ZLAN5807M具备强大的物联网网关各类功能,非常适合于工业领域对各类RS485仪表、传感器进行采集,包括本地网络的采集或者上传云端服务器的自主采集自主上发。

ZLAN5807M可应用于:

作为物联网网关作为设备和云端的通讯桥梁;

电力、智能仪表和能耗监控;

各类自动化PLC的远程监控和程序下载;

各类组态软件和设备通讯接口;

门禁安防领域设备联网;

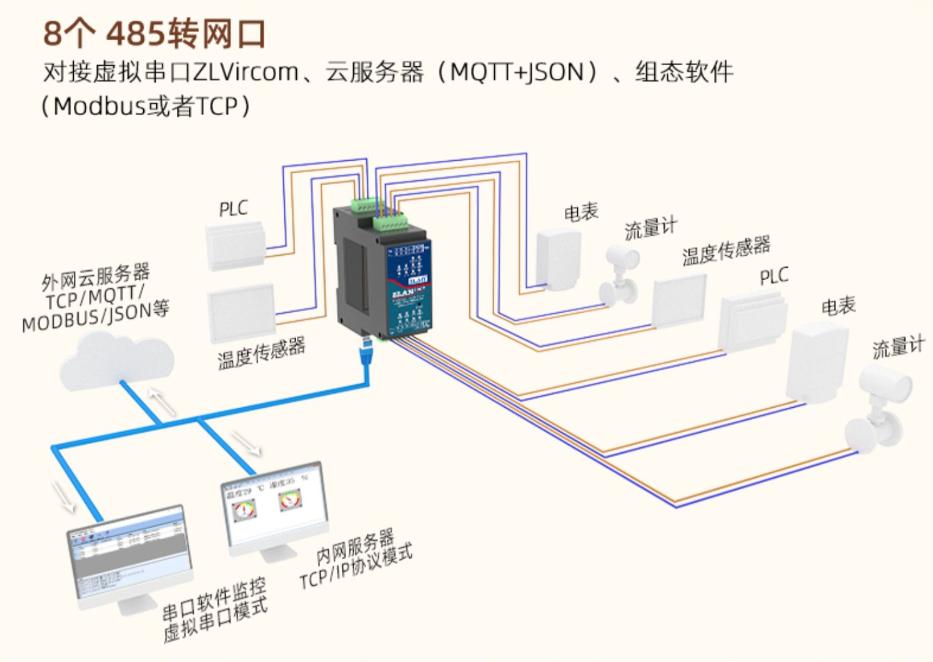

典型应用连接如图 2所示。原有的串口设备RS485和ZLAN5807M的RS485口连接,5807M通过网线连接到计算机。计算机上的软件通过TCP/IP方式、虚拟串口方式或者云服务器和5807M建立连接。此后,串口设备发送的任何数据将透明地传送计算机的软件上,而软件通过网络发送给ZLAN5807M的数据也透明的传送给串口设备。

工业级导轨式8串口服务器四路RS485转以太网Modbus网关MQTT卓岚

特点

    硬件特点

  • 1.导轨型设计:适合工业领域机柜内部安装。。
  • 2.体积小巧:相对于普通的串口服务器,宽度较小,不占空间。
  • 3.具有复位按钮:方便复位参数,在JSON格式错误时的恢复。
  • 4.端子式供电,9~24V宽电压输入,具备反接反电源保护。内置自恢复保险丝和压敏保护,抗击浪涌。
  • 5.端子式RS485接口,支持32台从设备,波特率支持300~921.6kbps。
  • 6.丰富的面板指示灯方便调试:在连接方面,有指示TCP连接建立的LINK灯;数据指示灯方面有数据活动指示灯。
  • 软件特点

  • 支持TCP服务端、TCP客户端,UDP模式,UDP组播。作为TCP客户端的时候同时支持TCP服务器端功能。作为TCP服务器支持30个TCP连接,作为TCP客户端支持7个目的IP。
  • 波特率支持300~921.6bps,支持自定义波特率。数据位支持5~9位,校验位可以为无校验、奇校验、偶校验、标记、空格这五种方式。
  • 支持设备连接上发送MAC地址功能,方便云端管理设备。
  • 提供计算机端搜索、配置设备的二次开发包DLL开发库。
  • 支持Web浏览器配置、支持DHCP动态获得IP、DNS协议连接域名服务器地址。
  • 支持云端远程搜索设备、配置设备参数、设备程序升级。
  • 支持远程通过软件查看设备的TCP连接状态、串口数据发送、接收状态。虚拟串口支持数据监视功能。
  • 高级软件功能

  • 支持Modbus网关功能,支持Modbus RTU转Modbus TCP。可以支持存储型的Modbus,可以自动采集设备数据,并存储起来;也支持非存储模式的Modbus网关;支持ZLMB可配置表Modbus网关功能。
  • 支持多主机功能:在一问一答的查询方式下,支持网口端允许有多台计算机同时访问同一个串口设备。也可以实现一个串口转多个串口的多主机应用。
  • 支持MQTT网关功能。
  • 支持JSON转Modbus RTU、Modbus TCP和645仪表协议,支持HTTP POST、HTTP GET格式上传数据。
  • 支持NTP协议获得网络时间,用于串口输出后者用于协议内容上发。
  • 支持自定义心跳包和注册包功能:可以方便和云端进行通信和设备识别。
  • 支持TCP建立连接需要密码验证的功能,保证连接安全性。
  • 支持http方式的数据提交和下发功能,云端可以直接使用http的GET指令和设备的串口数据进行交互。

产品规格

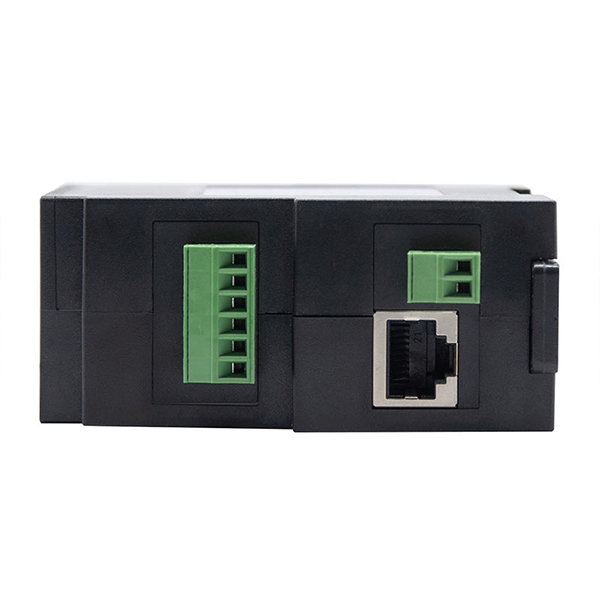

外形

  • 串口接口:
  • RS485:3.5mm接线端子
  • 串口数量:
  • 8个,可独立工作,单独配置波特率
  • 电源接口:
  • 3.5mm接线端子
  • 复位:
  • 按钮式一键复位出厂设置
  • 外壳材料:
  • 合金阻燃塑料
  • 尺寸:
  • LxWxH:37.6x83.6x89.2mm
  • 安装方式:
  • 35mm导轨式安装

通信界面

  • 以太网:
  • RJ45接口,10M/100M,支持自动交叉线检测(MDI/MDIX)
  • 串口:
  • RS485×8:485A、485B、GND

串口参数

  • 波特率:
  • 300~921.6Kbps,可自定义波特率
  • 验位:
  • 无, 奇校验, 偶校验, 标记, 空格
  • 数据位:
  • 5~9位
  • 流控:
  • 无流控、软流控

软件

  • 工作模式:
  • TCP服务器、TCP客户端(同时TCP服务端也共存)、UDP、UDP组播、UDP动态模式
  • 转化协议:
  • Modbus TCP、MQTT、JSON、RealCom协议、HTTP
  • Modbus网关:
  • 支持多主机模式、存储型模式、预先配置表(ZLMB)模式
  • JSON网关:
  • 设备端支持Modbus RTU、Modbus TCP、DLT-645;服务器支持HTTP POST/GET、
    MQTT、 透传、自定义协议;平移缩放、离线报警、超限报警、变化上传、数据格式转化。
  • IP和地址解析:
  • 静态或者DHCP、支持DNS解析
  • 通讯方式:
  • TCP/IP直接通讯、虚拟串口方式
  • 连接数量:
  • TCP服务器:30个;TCP客户端:7个目的IP
  • 配置方式:
  • ZLVirCOM工具、WEB浏览器(可自定义网页)、设备管理函数库、
    串口AT指令配置、设备云管理(卓岚云)
  • 其它软件功能:
  • 自定义注册包心跳包、连接上发送ID、NTP、内置TCP心跳

硬件

  • 输入电压:
  • 9~24V DC
  • 输入电流:
  • 30mA@12V DC
  • 电源:
  • 30mA@12V DC
  • EMC电磁兼容:
  • 静电(GB/T17626.6-2018):接触 6KV、非接触8KV;3 级EMC。

工作环境

  • 工作温度,湿度:
  • -40~85℃,5~95% RH
  • 储存温度,湿度:
  • -45~100℃ 5~95% RH
