电源转换器

ZLAN4101

导轨型 直流电源转换器

  • 24~60VDC转3.3/5/9/12VDC
  • 安全稳定，安装方便
  • 支持过流自动断电保护
  • 支持输入电源反接保护

联系我们

下载资料

在线购买
  • 产品简介
  • 规格参数
  • 产品资料

概述

ZLAN4101为直流(DC)转直流(DC)的非隔离型降压电源转换器，适用于直流电压 24~60V 输入，输出3.3/5/9/12V的直流降压需求，具有高效率、 高性价比、长寿命等特点，同时自带导轨卡扣，便于导轨式安装。深受广大用户的喜爱和信赖。

zlan8308M

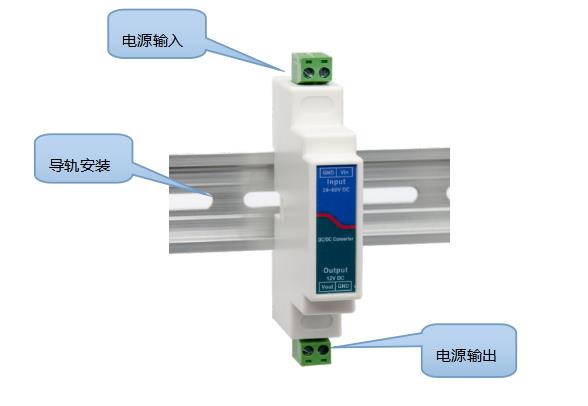

图1 ZLAN4101外观图

电源输入：Input电源输入口，支持24-60VDC直流输入，VIN为+，GND为-。

电源输出：Output电源输出口，支持3.3/5/9/12VDC直流输出，Vout为+，GND为-。

特点

    主要特性

  • 安全稳定，安装方便
  • 支持过流自动断电保护
  • 支持输入电源反接保护

    • 主要用途

  • 温湿度，气体，红外等传感器。
  • 网口,wifi串口服务器，IO控制器等。
  • 4G网关，路由器，交换机等。
  • 其他工业现场使用的12V设备。

产品规格

外形

  • 接口
  • 电源输入：Input 输出：Output
  • 尺寸
  • L x W x H =87.5mm×18mm×58.7mm
  • 4G传输速率
  • LTE：Max 10Mbps（下行）/Max 5 Mbps（上行） GPRS：85.6Kbps（下行）/Max85.6Kbps（上行）

电气参数

  • 输入电压
  • 24-60Vdc
  • 输出电压
  • 3.3/5/9/12Vdc

  • 最大电流
    (输入电压越大 最大电流越小)
  • 输出 \ 输入 24V 36V 48V 60V
    3.3V 1.5A 1.5A 1A 1A
    5V 1.5A 1.5A 1A 1A
    9V 1.5A 1A 0.8A 0.6A
    12V 1A 1A 0.6A 0.4A

  • 最大功率
    (输入电压越大 最大功率越小)
  • 3.3V 1.5A
    5V 1.5A
    9V 1.5A
    12V 1A
  • 转换效率
  • ≈85%

环境要求

  • 操作温度
  • -40~80℃
  • 储存温度
  • -45~80℃
  • 湿度范围
  • 5~93%相对湿度（无水凝）
